 TEMA
|

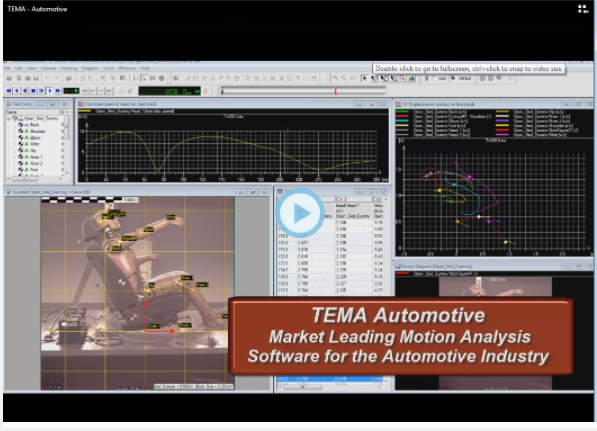

TEMA는 고급 모션 분석 테스트를 위한 시장을 선도하는 소프트웨어입니다. 높은 정확도, 모듈식 구조, 계산 속도 및 직관적인 사용자 인터페이스 덕분에 TEMA는 전 세계 전문가들이 광범위한 모션 분석 애플리케이션에서 사용하고 있습니다. TEMA 사용자는 일련의 독점 추적 알고리즘을 통해 이미지 시퀀스를 가져오고 시퀀스 전체에서 주어진 개체를 자동으로 추적할 수 있습니다. 결과는 시간 경과에 따른 위치, 속도 및 가속도와 같은 정량화 가능한 값을 보여주는 표 및 그래프와 같은 미리 정의된 형식으로 표시됩니다.
|
|
 CLASSIC
TEMA Classic은 연구 및 산업 분야의 고급 모션 분석 테스트를 위한 시장을 선도하는 소프트웨어 입니다.
높은 정확도, 모듈식 구조, 계산 속도 및 직관적인 사용자 인터페이스 덕분에 TEMA Classic은 스마트폰 낙하 테스트에서 스포츠 성능 향상, 궤적 추적을 통한 자동차 및 항공 산업의 프로세스 최적화에 이르기까지 광범위한 응용 분야에서 전 세계 전문가들이 사용하고 있습니다.
TEMA Classic에는 어떤 상황에서도 거의 모든 종류의 물체를 추적할 수 있는 기본 패키지에 포함된 광범위한 추적 알고리즘 라이브러리가 있습니다. 알고리즘은 패턴 인식 또는/및 회색 레벨을 기반으로 하며 하위 픽셀 정확도로 추적할 수 있습니다.
PRO
TEMA Pro는 연구 및 산업 분야의 고급 모션 분석 테스트를 위한 시장을 선도하는 소프트웨어입니다.
높은 정확도, 모듈식 구조, 계산 속도 및 직관적인 사용자 인터페이스 덕분에 TEMA Pro는 낙하 테스트 스마트폰에서 스포츠 성능 향상, 궤적 추적을 통한 자동차 및 항공 산업의 프로세스 최적화에 이르기까지 광범위한 응용 분야에서 전 세계 전문가들이 사용합니다.
TEMA Pro는 어떤 상황에서도 거의 모든 종류의 물체를 추적할 수 있는 기본 패키지에 포함된 광범위한 추적 알고리즘 라이브러리를 가지고 있습니다.
TEMA CLASSIC의 알고리즘 세트 외에도 아웃라인 및 디지털 이미지 상관 관계는 TEMA Pro를 시장에서 가장 진보된 추적 제품군으로 만드는 기본 패키지의 일부입니다. 알고리즘은 패턴 인식 또는/및 회색 레벨을 기반으로 하며 하위 픽셀 정확도로 추적할 수 있습니다.
STATIC 3D
Static 3D는 정지 이미지를 사용하여 정적 개체 및 환경에서 3D 모델 및 측정 데이터를 생성할 수 있는 강력한 소프트웨어 도구입니다.
|
| | |
| TrackEye
|

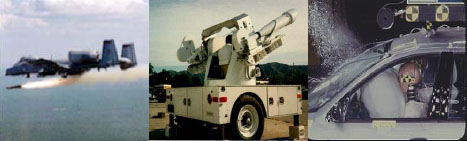

TrackEye는 군사 테스트 범위의 고급 동작 분석을 위한 세계 최고의 시스템입니다. Tracking Mount 3D, Fixed Camera 3D 또는 Stores Release와 같은 애플리케이션에서 2차원, 3차원 또는 6차원 분석에 가장 높은 정확도를 제공합니다.
TrackEye는 이미지(필름 또는 비디오)를 디지털화하는 것부터 자동 추적 및 고급 동작 분석을 통해 사전 정의된 완전한 보고서에 이르기까지 전체 프로세스를 다룹니다. 포괄적인 기능은 2D, 3D 및 6D에서 가장 정교한 범위 동작 분석 추적 요구 사항에 이르기까지 여러 수준에서 추적을 처리합니다.
6DOF ANALYSIS
강체의 위치는 6가지 매개변수로 설명할 수 있습니다. 세 가지 위치 좌표(x, y, z)는 신체의 특정 지점의 위치를 제공하고 세 가지 자세 각도(롤, 피치, 요)는 공간의 방향을 제공합니다.
6DOF 또는 신체의 6D 위치라는 용어는 이러한 6가지 매개변수를 나타냅니다. 6차원(6D) 모션 추적이라고도 하는 6자유도(6DOF)를 사용하면 단일 카메라를 사용하여 강체의 위치와 방향을 계산하고 분석할 수 있습니다.
6DOF는 TEMA 및 TrackEye 모션 분석 소프트웨어에 대한 옵션으로 사용할 수 있습니다. 응용 분야에는 항공 우주, 군사 및 방위, 제품 개발, R&D 및 여러 대의 카메라를 장착하는 것이 불가능한 모션 분석 시나리오가 포함됩니다.
ARENA
ARENA는 TrackEye의 전용 통계 모듈을 결합하여 경기장 테스트의 유용성과 반복성을 최적화합니다. 경기장 테스트 중에 ARENA 추적 세션은 파편과 입자에 의해 뚫린 단일 또는 다중 화면을 모니터링하는 하나 이상의 카메라에서 입력을 수집합니다. 각 피어싱의 위치와 시간이 기록됩니다.
MIRROR TRACKER
Trajectory Tracker(Specialized Imaging의) 및 Flight Follower(DRS의)와 같은 Mirror Tracker는 비행 경로를 따르기 위해 회전하는 거울과 결합된 고속 카메라를 사용하여 탄도 및 비탄도 발사체의 이미지를 제공합니다. Mirror Tracker와 Image System의 Mirror Tracker 분석 소프트웨어를 함께 사용하면 발사체에 대한 자세한 시각적 관찰과 파생된 데이터의 고급 분석이 가능합니다.
POM
발사체 방향 측정 시스템은 비행 중인 발사체의 3D 위치 및 방향(발사선에 대한 피치 및 요 오프셋 각도)을 실시간으로 측정하기 위해 특별히 개발되었습니다. 시스템의 핵심은 90도 각도로 배치된 두 개의 보정된 카메라로 구성된 프레임으로 두 개의 반대되는 깜박이는 광원이 있습니다.
카메라와 라이트 플래시는 실시간 라이트 게이트에 의해 동시에 트리거되어 접근하는 총알의 각 보기에 대해 하나의 그림자 이미지를 생성하고 캡처합니다. 시스템은 테스트 줄기를 지원합니다.
STORES RELEASE
비행 테스트 중 상점의 시뮬레이션된 동작을 확인하는 것은 기술적으로 복잡한 문제입니다. TrackEye Stores Release 6DoF를 사용하면 단 하나의 카메라로도 작업을 쉽게 분석하고 타임스탬프가 찍힌 완전한 6DoF 데이터를 얻을 수 있습니다. TrackEye용 6D(6자유도, 6DoF) 옵션 추가 패키지는 위치(x, y, z)와 하나 이상의 단단한 물체의 자세(롤, 피치, 요)를 계산하는 기능을 제공합니다. 적어도 하나의 카메라에 의해 관찰됩니다.
TRACKING MOUNT
전 세계의 많은 군사 테스트 범위는 먼 거리에서 물체를 추적할 수 있는 전용 추적 마운트를 사용하여 움직이는 물체의 위치 및 자세 측정을 처리합니다. 이 연구를 위해 측정해야 할 주요 특징은 서로 다른 시간에 물체의 3D 위치입니다. 3D 위치 데이터를 사용하여 모든 종류의 분석을 수행할 수 있습니다. 미사일과 목표물 사이의 거리를 계산합니다. 여러 위치에 배치된 여러 추적 마운트를 사용할 수 있습니다. 다른 각도에서 물체에 대한 방향을 기록하면 높은 정확도의 3D 위치가 생성됩니다. 이 정확도를 얻기 위한 중요한 도구는 TrackEye입니다. 이 프로그램은 이미지의 물체를 자동으로 추적하고, 추적 마운트의 위치를 처리하고, 다양한 보정 및 해당 수정을 통합하고, 좌표계를 변환하고, 모든 물체의 위치를 계산합니다.
TERX 3D
TERX 3D를 사용하면 테스트 작업자가 플라즈마 비말 및 스트림을 최대 3차원으로 분석할 수 있습니다. 응용 분야에는 군용, 건설 및 폭파 목적을 위한 성형(원추) 폭탄 폭발물의 개발 및 테스트가 포함됩니다.
|
| |
| DIC
|
DIGITAL IMAGE CORRELATION
기계 시스템을 설계할 때 사용된 재료의 특성에 대한 지식이 중요합니다. 이러한 지식을 얻기 위해 재료의 변형 및 변형을 정확하게 측정할 수 있습니다. DIC(디지털 이미지 상관 관계)는 단색 디지털 이미지를 기반으로 하는 광학적, 비접촉, 전체 필드 변형 분석 방법으로, 하중을 받는 물체의 변형과 변형을 결정할 수 있습니다.

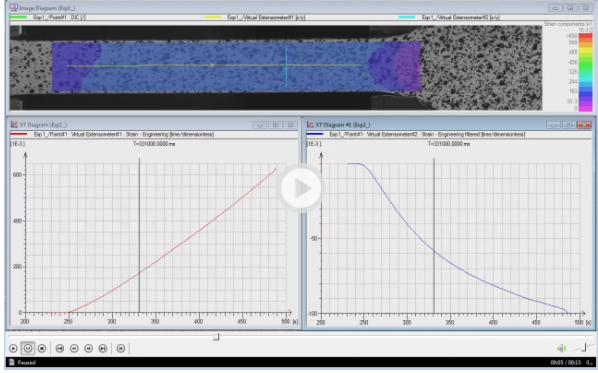

TEMA DIC를 사용하면 전체 표면에서 전체 변형장 및 신장계 변형을 정확하게 측정할 수 있습니다. 이를 통해 비접촉 변형 측정이 가능하므로 접촉을 통해 결과에 영향을 주지 않고 재료 속성을 분석할 수 있습니다. TEMA DIC는 TEMA에 대한 추적기 옵션으로 제공됩니다.
TEMA DIC 시스템은 표면 변형 및 변위를 위한 비접촉 광학 분석에 필요한 모든 하드웨어 및 소프트웨어를 포함하는 완전한 시스템 솔루션입니다. 시스템은 쉽게 설정하고 사용할 수 있도록 설계되었습니다. 구성 요소는 적절한 운송 케이스에 담겨 배송되므로 휴대가 간편합니다. 카메라와 라이트닝은 안정적이고 유연한 3축 기어드 헤드에 장착되고 수직 막대에 부착되어 거칠고 미세한 위치 조정이 가능합니다. 보정은 카메라와 시편 사이의 렌즈 왜곡과 각진 모션 평면 편차를 모두 수정하기 위해 수행됩니다. 이 기능은 TEMA DIC에 고유하며 2,5D 추적 기능을 활성화합니다.
TEMA DIC 및 TEMA DIC 시스템은 2D 및 스테레오 버전으로 제공됩니다. 스테레오 버전에는 2개의 카메라가 있으며 표면 변형 및 변형을 측정할 수 있습니다.
DIC 2D

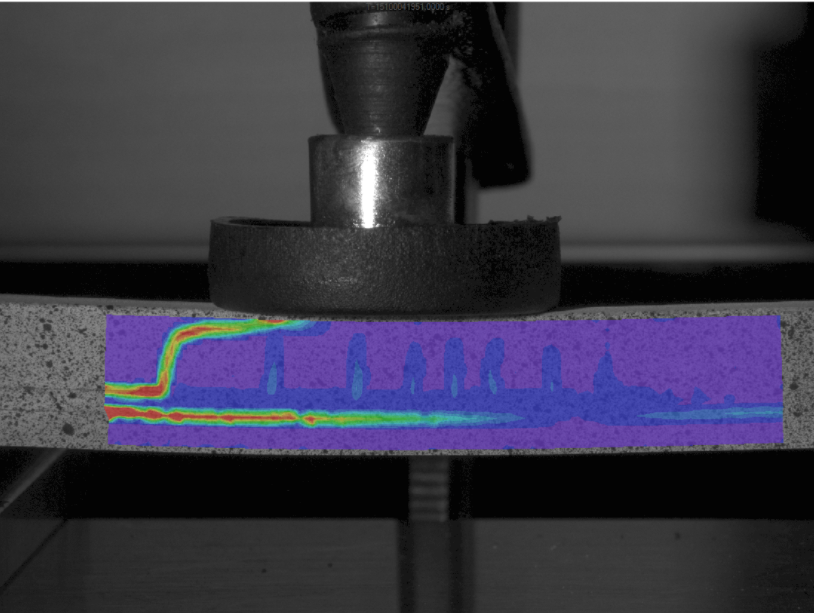

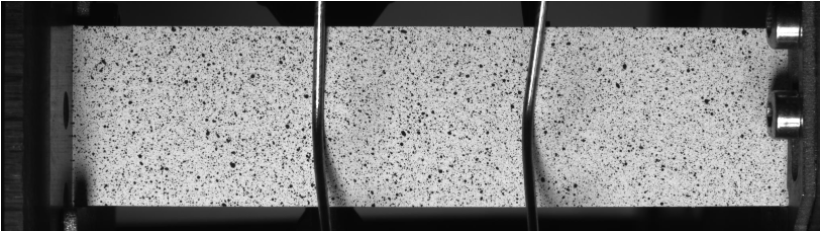

DIC(디지털 이미지 상관 관계)는 회색 값 디지털 이미지를 기반으로 하는 전체 필드 이미지 분석 방법으로, 하중을 받는 물체의 윤곽과 변위를 결정할 수 있습니다. DIC는 반점 패턴을 적용하여 이미지를 연관시키는 데 필요한 대비를 제공하는 거시적 기계적 테스트에서 변형을 매핑하는 데 매우 효과적입니다.
스테레오 DIC는 불규칙하거나 평면이 아니거나 유사한 변형이 있는 표면의 변형 및 움직임을 측정하는 데 적합합니다. 모든 움직임이 한 평면에서 발생하면 DIC 2D가 잘 작동합니다. 예를 들어 플레이트가 구부러지거나 타이어가 압축되거나 헬멧 또는 다른 둥근 물체가 충돌하는 다른 경우에는 스테레오 DIC에 매우 적합한 케이스입니다.
DIC STEREO
스테레오 DIC는 TEMA/TrackEye에서 사용되는 다른 많은 것과 함께 소프트웨어의 독립 실행형 추적기인 DIC 추적기를 기반으로 합니다. 모든 기본 아키텍처와 도구는 다른 추적기의 프레임워크와 동일하게 유지됩니다.

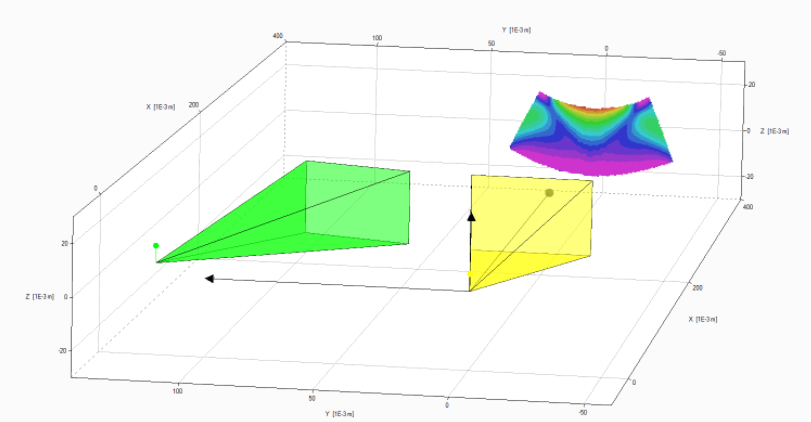

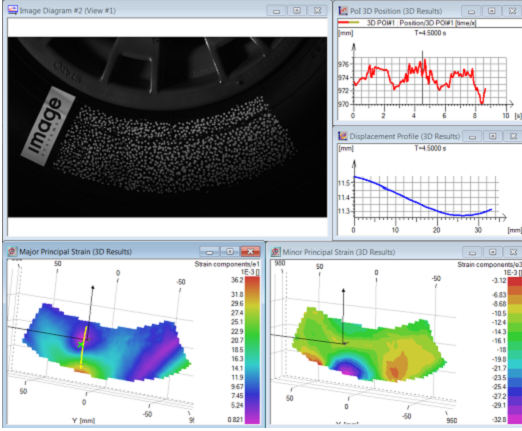

DIC의 스테레오 버전은 두 대의 카메라를 사용하여 표면 영역에 있는 모든 지점의 3D 좌표를 정확히 지정하므로 전체 필드 변위 및 변형을 3D 및 2D로 측정할 수 있습니다. 정교한 알고리즘은 Green-Lagrange, Euler-Almansi 및 Cauchy 스트레인 텐서와 같은 다양한 스트레인 공식을 포함하여 전체 필드 솔루션에 대한 완전한 스트레인 텐서를 계산합니다. 카메라 보정은 대상 또는 여러 지점과 알려진 거리를 사용하여 다른 응용 프로그램에서와 같이 수행됩니다.
관심 지점, 검사 라인 및 가상 신장계를 표면에 배치하여 특정 지점 또는 특정 라인을 따라 변형률을 측정할 수 있습니다. 가상 신장계는 실제 신장계와 유사하며 두 지점 사이의 거리를 측정하여 신장 및 엔지니어링 변형을 달성합니다.
한정 데이터로 시그마 값이 있는데, 이는 상관 관계가 서로 다른 점과 얼마나 잘 일치하는지를 나타냅니다. 이 변수는 최악의 영역을 쉽게 파악할 수 있도록 색상 다이어그램으로 표시할 수 있습니다.
CAMERA CONTROL

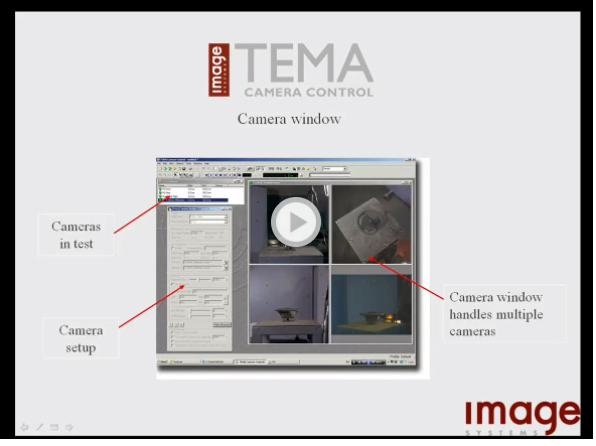

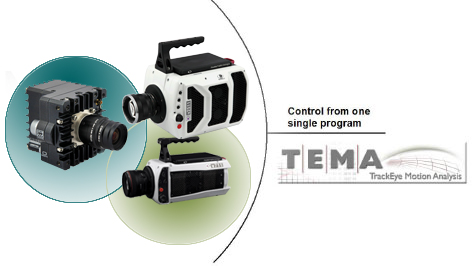

TEMA Camera Control은 다른 모델과 브랜드의 여러 고속 카메라를 동시에 하나의 단일 사용자 인터페이스에서 제어하기 위한 최적의 도구입니다.
TEMA Camera Control의 사용자 친화적인 인터페이스를 통해 라이브 이미지를 쉽게 기록 또는 보고, 매개변수를 설정하고, 이미지 향상을 수행한 다음 모든 데이터를 자동으로 다운로드할 수 있습니다. 모든 기능은 하나의 사용자 인터페이스에서 여러 카메라에서 동시에 수행할 수 있습니다.
TEMA Camera Control은 여러 제조업체의 고속 카메라를 결합하기 위한 완벽한 소프트웨어입니다. 10대 이상의 카메라가 있는 충돌 테스트 상황에서 해상도, 이미지 품질 및 프레임 속도에 대한 요구가 매우 높은 연구 프로젝트에 이르기까지 TEMA Camera Control을 통해 사용자는 특정 프로젝트에 적합한 카메라를 결합할 수 있습니다.
또한 여러 대의 기가비트 이더넷 카메라를 여러 대의 고속 카메라와 결합할 수 있습니다. Image Systems는 전체 시스템 통합을 담당하므로 고객이 합리적인 가격에 우수한 성능으로 올바른 솔루션을 구성할 수 있는 더 큰 유연성을 제공합니다.
SCANNER
Golden Eye Reconnaissance는 대량 데이터 필름의 신속한 필름 디지털화를 위해 특별히 개발되어 방공 감시 및 정찰을 위한 놀라운 세부 정보와 정밀도를 제공합니다.
원래 Golden Eye Film Scanner는 20년 전에 처음 개발되었으며 현재는 군용 이미지 전문가 응용 프로그램에서 사용됩니다. Golden Eye Reconnaissance는 대형 데이터 필름의 신속한 필름 디지털화를 위해 특별히 개발되어 방공 감시 및 정찰을 위한 놀라운 세부 정보와 정밀도를 제공합니다. 대용량 군용 영화 아카이브의 경우 새로운 LED 광원이 있는 차세대 Golden Eye 스캐너는 고해상도 스캔을 제공하여 모든 영화 콘텐츠를 저장 또는 용도 변경을 위해 안전하고 효율적으로 디지털화 할 수 있습니다.
|
