ImageIR®9500

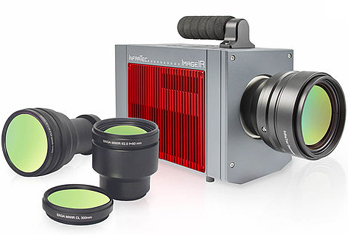

적외선 열화상 카메라, ImageIR®9500

과학, 산업, 물체 모니터링, 까다로운 극히 작은 구조의 마이크로 열 분석에 적합
제품
  • • (1,280 × 720) IR 픽셀의 냉각 FPA 광자 검출기
  • • (2,560 × 1,440) IR 픽셀의 Opto-Mechanical MicroScan
  • • 최대 120Hz의 풀 프레임속도
  • • GigE Vision 호환
  • • (320 × 180) IR 픽셀의 최대 1.5 kHz

  • 01 - 1,280×720 픽셀의 기하학적 최고 해상도를 사용한 측정오류 방지

    이 카메라는 (1,280 × 720) IR 픽셀 형식을 갖춘 냉각 방식의 포컬 플레인 어레이 광자 검출기를 갖추고 있다. 0.025 K (25 mK)의 탁월한 열 해상도, 120 Hz의 매우 높은 촬영속도와 마이크로 초의 아주 짧은 통합시간과 결합하여, 이 카메라는 완전히 새로운 응용범위를 제공한다.

  • 02 - 25mK의 높은 열 해상도 사용으로 가장 작은 온도차 탐지

    ImageIR® 적외선 카메라 시리즈의 열 분해능으로, 25 mK (30 ° C) 의 가장 작은 온도차를 측정할 수 있다. 좁은 온도범위의 열 화상 이미지를 세밀한 부분까지 매우 선명하게 표시한다. 다른 적외선 카메라 시스템이 온도 차이를 더 이상 감지할 수 없는 곳에서도 흥미로운 특징을 찾을 수 있다.

  • 03 - 트리거와 프로세스 인터페이스 통합

    카메라 시리즈 ImageIR®에는 스냅샷 검출기와 내부 트리거 인터페이스가 장착되어 있다. 이는 고정밀 트리거를 반복하도록 한다.
    카메라를 작동하거나 외부 장치에 대한 디지털 제어 신호를 생성하기 위해 두 개의 개별 입출력을 사용한다. 데이터 스트림의 디지털 채널 2개는 해당 트리거 입력으로 동시에 일어나게 기록할 수 있다. 프로세스 인터페이스 IRBIS® 3 프로세스와 연결하여 추가로 디지털 및 아날로그 입력과 출력을 가능하다. 또한, 추가 정보는 이미지와 함께 직접 저장된다.
    • 제품

  • 04 - 가장 복잡한 측정 및 검사 작업 마스터

    측정 대상의 높은 물체 온도 또는 특정 재료 특성은 열화상 시스템을 사용하여 분석하기가 훨씬 더 어려울 수 있다. 이런 경우 때문에, InfraTec은 옵션으로 조리개 휠 및 필터휠이 있는 장비를 제공한다. 이는 전동식으로 카메라 컨트롤러로 작동이 가능하다.

    예를 들어, 물체에서 극히 높은 온도가 측정되면, 조리개가 그에 따라 각 방사선을 약화시킨다. 보정된 측정 범위를 가지고, 이전에 결정된 조리개가 자동 선택되고 이미지 기록을 위해 사용된다.

    측정 대상의 특정 방출 또는 투과 특성으로 작업을 더 어렵게 만들면, ImageIR®의 조리개 휠과 필터 휠에 필터를 장착할 수 있다. 그 결과, 카메라의 사용범위가 스펙트럼 열화상 영역을 포함하도록 확장된다. 이러한 방식으로 얇은 포일로 투과를 방지하고 온도 측정을 위해 순전히 방출된 방사선만 기록한다. 휠은 최대 5개의 스펙트럼 필터 또는 조리개를 위한 공간을 제공하므로, 열화상 시스템은 현장에서 측정과 검사작업에 맞추어 조정할 수 있다.
    • 제품

  • 07 - ImageIR® 9500의 주요 기술사양

    Spectral range (3.5 … 4.8) μm
    Pitch 12 µm
    Detector format (IR pixels) (1,280 × 720)
    Image format with opto-mechanical MicroScan (IR pixels) (2,560 × 1,440)
    Readout mode ITR / IWR
    Aperture f/2.0
    Detector cooling Stirling cooler
    Temperature measuring range (-20 ... 1,200) °C, up to 2,000 °C*
    Measurement accuracy ± 1 °C or ± 1 %
    Temperature resolution @ 30 °C Better than 0.025 K
    Frame rate 120 / 446 / 1,517 / 16,053 Hz
    Window mode Yes
    Focus Manual, motorised or automatically*
    Dynamic range 14 bit
    Integration time (1 ... 20,000) µs
    Rotating aperture wheel * 1 Rotating aperture wheel and filter wheel with up to 5 positions
    Rotating filter wheel * 1 Rotating aperture wheel and filter wheel with up to 5 positions
    Interfaces 10 GigE, GigE*, 2x CAMLink*, HDMI*
    Trigger 3 IN / 2 OUT, TTL
    Analog signals*, IRIG-B* 2 IN / 2 OUT, yes
    Tripod adapter 1/4" and 3/8" photo thread, 2 × M5
    Power supply 24 V DC, wide-range power supply (100 ... 240) V AC
    Storage and operation temperature (-40 ... 70) °C, (-20 ... 50) °C
    Protection degree IP54, IEC 60529
    Impact strength/vibration resistance in operation 2 G DIN EN 60068-2-6, 25 G DIN EN 60086-2-27

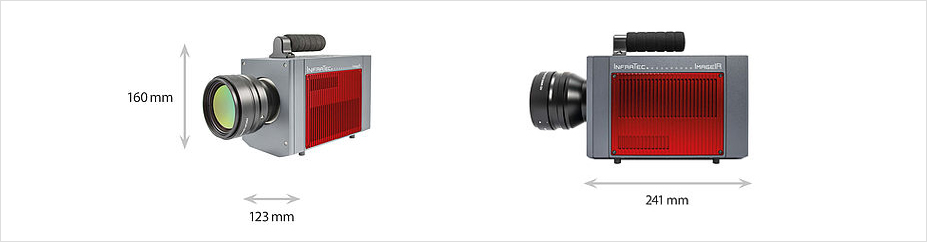

    Dimensions; weight (241 × 123 × 160) mm, 4.7 kg (without lens)
    Analysis and evaluation software* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
    * 모델에 따라 위의 규격이 달라질 수 있다.
