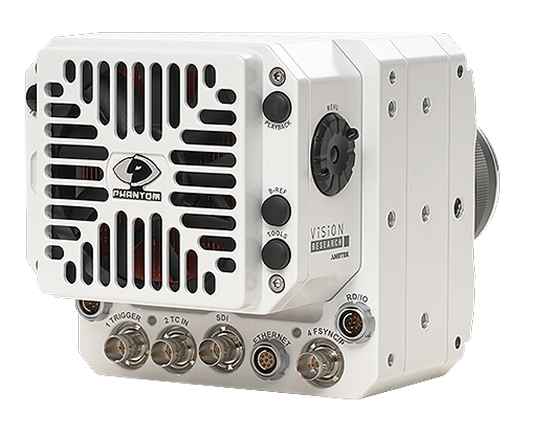

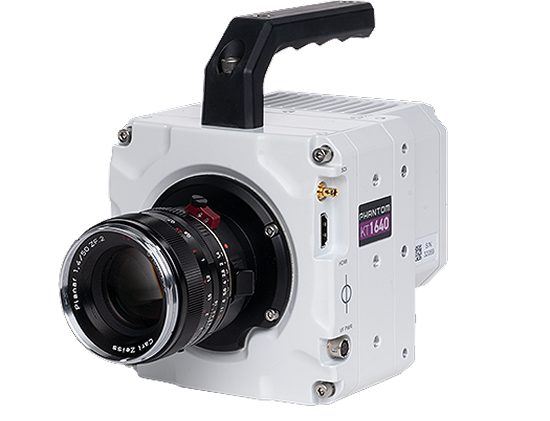

Phantom KT1640
최첨단 4.2메가픽셀 BSI 센서기술을 탑재한 초고속카메라 !
2560x1664의 풀해상도에 최대 초당 3,750장 고속촬영
최소 450ns Exposure time, Fast 옵션
최소 해상도에서 최대 초당 421,000장 고속촬영
최대 128GB RAM & 1TB CF 저장장치 옵션
16Gpx/sec 데이터 처리속도 제공
10GB 이더넷에 의한 빠른 데이터 저장 속도


적용분야
국방 및 발사체 관련, PIV, 투명 유체흐름, 산업체, 연구소, 대학교 실험실 등



2560 x 1664 풀해상도에 최대 3,750 FPS 촬영
Phantom KT1640 은 업계 최초의 첨단 BSI(Back Side Illumination) 센서를 채택하여 초고속에서도 고화질의 영상을 획득할 수 있는 가장 혁신적인 초고속카메라이다.
이 Phantom KT1640 고속카메라는 가장 인기가 많은 Phantom VEO 카메라 바디 형식에 성능은 첨단 BSI 기술이 적용된 고속촬영 장비로 2560x1664 의 와이드한 풀해상도에서 최대 초당 3,750 장까지 제공할 수 있으며, 동일한 16기가의 높은 데이터 처리속도를 제공한다. 해상도를 줄일 경우 최대 초당 421,000 장까지 고속촬영한다. Fast 옵션을 선택할 경우 노출시간을 450ns 까지 높임으로써 고화질의 영상을 획득한다.

이 고속카메라는 최첨단 고속카메라로써 Binning 모드에서는 표준모드 보다 2 배 높아진 수직해상도에서 고속촬영이 가능하여 고화질의 영상을 획득할 수 있다. BSI( Back Side Illuminated)센서가 탑재된 Phantom KT1640 고속카메라는 입사광 방해를 초래하는 핵심적인 요소를 센서 뒤로 이동시킴으로써 더 많은 빛이 전체 픽셀에 고르게 도달하게 하였고 이로인해 광 감도와 QE 가 현격히 향상되었다.

Phantom KT1640 고속카메라는 1024x256 해상도에서 초당 58,800 장을 고속촬영하고, 수직해상도를 2 배로 증가시킨 비닝모드 해상도 512x512 에서 초당 58,000장을 제공한다. BSI 센서기술이 적용된 Phantom 고속카메라의 경우 모든 해상도에서 동일한 데이터처리속도를 제공하는데, 이는 Phantom 고속카메라가 유일하며, 세계 최초로 개발된 혁신적이면서 선도적인 기술 덕분이다.



대용량 카메라 메모리
Phantom KT1640 고속카메라는 12 비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨과 아주 미세한 부분까지 고속촬영이 가능하다. 또한, 고속카메라의 경우 고속으로 초당 대용량의 영상을 촬영하기 때문에 카메라가 제공하는 메모리의 용량은 매우 중요하다. 이 KT1640 고속카메라는 32GB, 64GB, 128GB 의 3 가지 내장 메모리를 제공하면서, 옵션으로 1TB CF Express 저장장치를 제공함으로써 안전하게 촬영한 영상을 이 플래시 메모리로 바로 저장할 수 있다.
게다가 10GB 이더넷 인터페이스 제공으로 대용량의 데이터를 카메라 메모리에서 직접 저장매체로 7배 빠르게 다운로드 및 저장할 수 있다.

다른 Phantom 고속카메라와 마찬가지로 KT1640 은 다양한 렌즈 선택이 가능하며, Nikon F/G 마운트를 기본으로 제공하며, PL, C, M42, Canon EOS 마운트 등 다양한 렌즈와의 호환이 가능하여, 원하는 시험 분야에 따라 렌즈 선택의 폭이 넓다.

Phantom 고속카메라는 카메라와 같이 제공되는 PCC 를 이용하여 밝기, 게인, 감마, 채도, 화이트밸런스 등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각도 및 각속도 등의 기본적인 계측 및 분석을 지원한다.

제품특징
  • 풀해상도 : 2560 x 1664 pixels at 3,750fps / 세계 최초 4 메가픽셀 BSI 센서채택
  • 픽셀 비트 심도 : 12bit
  • 픽셀사이즈 : 9.27 µm / 18.54 µm in Binned mode
  • 해상도 연속 조정(CAR) : 기본 512 x 32 크기로 증가 < 256 x 64 Binned mode>
  • 최대 촬영속도 : 421,000fps at 1024 x 32(Std) / 512 x 64 Binned mode
  • 내장 메모리 : 32GB, 64GB, 128GB
  • 외장 메모리 : 1TB CF Express type B
  • On-Camera Controls : 카메라 바디에서 카메라 설정 및 제어, 영상재생 등 가능
  • 셔터속도 : 최소 1.06㎲ standard / 450ns with Fast option
  • Quantum Efficiency ( %) : 73.5 color / 88.7 mono / 84.2 binned
  • Max. SNR(dB): 39.8 / 45.2 binned
  • Absolute Sensitivity Threshold(p): 22.4 color / 24.5 mono / 59.8 binned
  • Saturation Capacity(e-): 9,050 color / 9,588 mono / 33,225 binned
  • Temporal Dark Noise(e-): 24.0 / 59.2 binned
  • Dynamic Range(dB): 51.9 / 54.9 binned
  • Internal Mechanical shutter
  • Image-Based Auto-Trigger
  • Programmable I/O ports : F-sync, strobe, event, trigger output, ready 등
  • 비디오출력 : 2x 3G HD-SDI / HDMI
  • 메모리 분할 : 최대 63 Partitions
  • PIV 를 위한 Shutter off mode
  • Lens : Nikon F/G 기본 & C, PL, M42, Canon EF-mount( with electronic access to aperture and focus)옵션
  • Power : 100-240VAC, 160W Power supply included
  • Size : 125x125x163mm, 3.2kg

Resolution(H X V) Standard Binned Mode (Mono Output Only)
2560 x 1664 3,750
2560 x 1600 3,910
2560 x 1440 4,352
2560 x 256 24,390
2560 x 64 95,000
2048 x 1152 6,600
1536 x 1536 7,040
1024 x 1024 14,800
1280 x 832   15,037
1280 x 768   16,260
1024 x 832   18,223
1024 x 640 23,660
768 x 768   26,315
1024 x 512 29,500
768 x 640   31,490
1024 x 256 58,800
512 x 512   58,000
1024 x 128 115,900
512 x 128   222,200
1024 x 32 421,000
512 x 64   421,000



EMVA1288 Report
