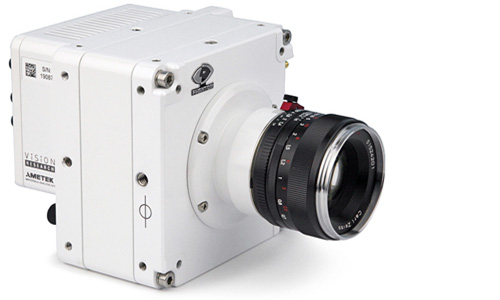

Phantom VEO1010
작고 견고한 고성능의 초고속카메라
10Gpx/sec 처리속도, 1280x960의 1.2메가픽셀 해상도
1280x960에 초당 8,420장, 640x480에 초당 31,270장 촬영
최대 72GB RAM memory, 709ns with Fast options
분리형 512GB 플래시메모리(S model) 옵션
Programmable I/O, 3G HD-SDI & HDMI 비디오 출력



적용분야
국방, 산업체, 연구소, 방송프로, 드라마, 영화, 스포츠중계 등



풀 해상도에 8,420PPS 고속촬영
Phantom VEO 1010 고속카메라는 VEO 카메라 중에 가장 빠른 고속카메라 제품군이며, CDS(Correlated Double Sampling) 기능이 추가된 CMOS 센서 사용으로 선명하고 깨끗한 고화질을 제공한다. 또한, 촬영속도를 25% 증가시켜주는 Binning mode가 가능하기 때문에 고속이 필요할 경우 촬영속도를 손쉽게 증가시킬 수 있으면서, 증가된 고속에서도 뛰어난 화질을 제공한다.
VEO 1010 고속카메라는 풀 해상도 1280 x 960에 최대 초당 8,420장을 촬영하고, 축소된 해상도로 최대 초당 328,460장을 촬영한다.

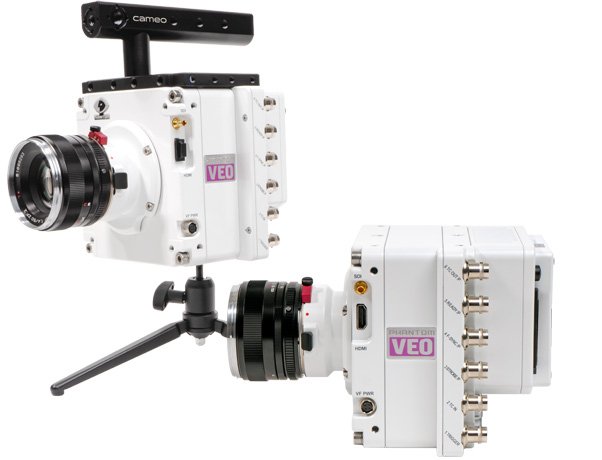

고속카메라 VEO 1010은 VEO 1010L과 VEO 1010S 2가지의 카메라 타입이 있으며, L타입은 PCC 소프트웨어를 기반으로 운영되며, S 타입은 L타입에 On-Camera Controls, 내구성이 강한 커넥터와 이동식 저장장치 CFast 2.0 사용이 가능하다. 두 타입 모두 3G HD-SDI와 HDMI 출력기능을 제공하고 다양한 Programmable I/O기반을 제공한다.

이 VEO 1010 고속카메라는 최단 1㎲의 셔터속도를 제공하므로 세밀한 순간을 선명하게 촬영할 수 있으며, 이미지 흐림을 제거할 수 있다. Fast 옵션을 이용할 경우 709ns의 셔터속도까지 내려간다.


12비트 센서
Phantom VEO 1010 고속카메라는 12비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨과 아주 미세한 부분까지 고속촬영이 가능하다.


제품특징
  • 풀해상도 : 1280 x 960pixels, 8,420pps / 1.2메가픽셀 CMOS센서
  • 픽셀 비트 심도 : 12bits
  • 픽셀사이즈 : 18µm
  • 해상도 연속 조정(CAR) : 640 x 12 픽셀(320x24 binned) 크기로 증가
  • 최대 촬영속도 : 328,460fps in binned mode
  • 내장 메모리 : 18GB, 36GB & 72GB
  • 외장 메모리CFast 2.0 cards : Up to 512GB (Option, only S model)
  • On-Camera Control : 카메라 바디에서 카메라 설정 및 컨트롤 기능 (S model)
  • 셔터속도 : 최소 1㎲ standard, 709ns with Fast option
  • Quantum Efficiency (%) : 53.3 color / 71.6 mono(63.8 binned)
  • Max. SNR(dB): 40.7 / 43.7 binned
  • Absolute Sensitivity Threshold(p): 24.2 color / 19.8 mono(46.7 binned)
  • Saturation Capacity(e-): 21,024 color / 11,700 mono(23,183 binned)
  • Temporal Dark Noise(e-): 13.65 / 29.27 binned
  • Dynamic Range(dB): 58.3 / 57.8 binned
  • Internal Mechanical shutter : Standard
  • Image-Based Auto-Trigger : Standard
  • Signaling : 전용 Trigger와 Timecode in BNCs, Range Data input on S model
  • Programmable I/O ports : F-sync, strobe, event, trigger output, ready
  • 비디오출력 : 3G HD-SDI/ HDMI on all VEO models & 3G HD-SDI port on back of S model
  • 메모리 분할 : 최대 64 Partitions
  • PIV를 위한Shutter off mode
  • Lens : Nikon F/G, C-mount, PL-mount and Canon EF ( with electronic access to aperture and focus)
  • Power : 100-240VAC, 16-32VDC via primary power input, 80Watt 24V power supply
  • Secondary power input, down to 12V via capture port on S model
  • Size : 127x127x127mm, 2.3kg(L model) / 127x140x127mm, 2.5kg(S model)


Standard mode

Resolution FPS
1280 x 960

8,420

1280 x 804

10,010

1280 x 720

11,140

960 x 960

10,340

640 x 480

23,300

640 x 120

81,660

640 x 96

98,030

320 x 72

122,610

320 x 24

245,900



Binning mode

Resolution FPS
640 x 480

31,270

640 x 240

57,030

640 x 120

96,980

640 x 96

112,780

320 x 72

196,500

320 x 24

328,460





EMVA1288 Report
