ImageIR®7300

적외선 열화상 카메라, ImageIR®7300

고해상도의 냉각 방식 적외선 카메라, ImageIR® 7300
제품
  • • 적외선 픽셀((640 × 512) 감지기로 가장 작은 디테일 정보 감지
  • • 정밀측정을 위한 20mK 이상의 높은 열 해상도
  • • 최고의 유연성을 위한 조리개와 필터휠의 분리 가능한 구성
  • • 최대 4개의 특수 필터를 사용한 스펙트럼 열화상 촬영을 위한 통합이 가능하고 제어가능한 전동 필터 휠

  • 01 - 기하학적 최고 해상도(640 × 512) 적외선 픽셀 사용으로 측정오류 방지

    가시 스펙트럼에서 운영되는 디지털 카메라 시스템과 비교할 때 열 감지기 기술은 여전히 낮은 픽셀 수로 인해 어려움을 겪고 있다. 따라서, 모든 픽셀은 이전 디지털사진 시대와 같이 계산된다. 이 ImageIR® 적외선 카메라는 IR 픽셀(640 × 512)의 고해상도 검출기를 제공한다.

  • 02 - 20mK의 높은 열 해상도를 이용한 가장 작은 온도차이 탐지

    ImageIR® 적외선 카메라의 열 해상도로 인해 0.02K (30 ° C) 이상의 가장 작은 온도차이를 측정한다. 좁은 온도 범위의 열 화상 이미지는 세밀한 부분까지 선명하게 보여준다. 다른 적외선 카메라 시스템이 온도 차이를 더 이상 감지할 수 없는 곳에서도 흥미로운 특징을 찾을 수 있다.
    • 제품

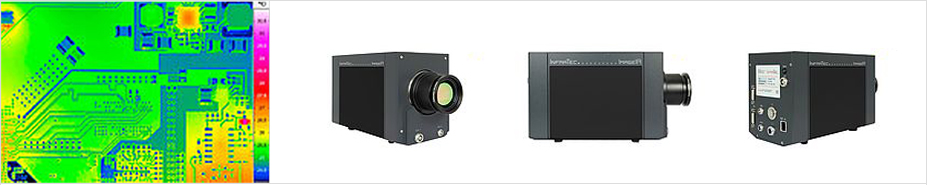

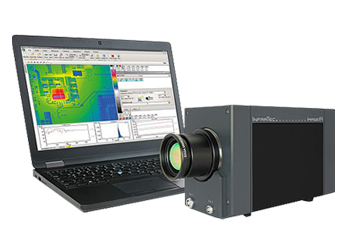

  • 03 - 방사성 데이터를 컴퓨터로 쉽게 전송

    두 가지의 방사선 비례 데이터 형식으로 작업할 수 있고, °C 또는 °F의 온도 데이터로 직접 작업할 수도 있다. ImageIR® 시리즈의 다루기 쉬운 획득 인터페이스에서 특정 매개 변수를 설정하여 최대 2.5 kHz의 프레임 속도로 데이터를 수신한다.

  • 04 - 특정 재료측정을 위한 스펙트럼 필터 사용

    적외선 카메라 시스템으로 측정하는 동안 재료 고유 방사율 및 투과율 특성을 고려해야 한다. 스펙트럼 필터의 통합은 특수 측정을 위해 이러한 특성을 사용한다. 예를 들어, 얇은 PE 포일의 스펙트럼 범위는 투명도가 높아서 투과율이 높을 경우 제외될 수 있다. 이와 같이, 오직 호일 자체에 의해 방사되는 방사선만 측정된다. InfraTec은 오랜 경험을 바탕으로 올바른 스펙트럼 필터를 선택하도록 도와준다. ImageIR® 시리즈의 적외선 카메라 시스템은 최대 4 개의 스펙트럼 필터를 수용할 수 있는 원격 제어가 가능한 필터 휠을 통합할 수 있다. 검출기에 가까운 필터 위치는 따뜻한 조리개 효과를 피할 수 있으며 적외선 카메라에서 더 작고 저렴한 필터를 사용할 수 있다.

  • 05 - 자동 조리개 설정으로 온도 측정범위 확장

    ImageIR® 적외선 카메라 시리즈는 통합 조리개 휠을 사용하여 온도 측정 범위를 넓힐 수 있다. 모터식 조리개 휠은 카메라 자체에서 제어할 수 있다. 설정된 측정 범위로 작업하면 적절한 조리개 값이 카메라에 자동 설정된다. 필터 및 조리개 휠이 개별적으로 통합된 경우, ImageIR® 카메라 시리즈는 특정 측정 상황을 처리할 때 특히 유연하다.
    • 제품

  • 06 - ImageIR® 7300의 주요 기술사양

    Spectral range (2.0 … 5.7) µm
    Pitch 15 µm
    Detector MCT or InSb
    Detector format (IR pixels) (640 × 512)
    Readout mode ITR / IWR
    Aperture f/3.0 or f/2.0
    Detector cooling Stirling cooler
    Temperature measuring range (-40 … 300) °C
    Measurement accuracy ± 2 °C or ± 2 %
    Temperature resolution @ 30 °C Better than 0.025 K
    Frame rate 75 / 242 / 630 Hz
    Window mode Yes* (full frame / sub frame)
    Focus Manual
    Dynamic range 14 bit
    Integration time (1 … 20,000) µs
    Interfaces GigE | HDMI*
    Trigger 1 IN / 1 OUT, TTL
    Tripod adapter 1/4" and 3/8" photo thread, 2 × M5
    Power supply 24 V DC, wide-range power supply (100 … 240) V AC
    Storage and operation temperature (-40 … 70) °C, (-20 … 50) °C
    Protection degree IP54, IEC 60529
    Impact strength/vibration resistance in operation 2 G DIN EN 60068-2-6, 25 G DIN EN 60086-2-27

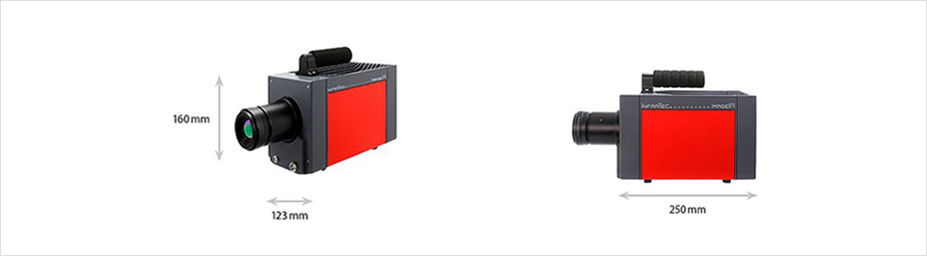

    Dimensions; weight (235 × 120 × 160) mm*; 3.3 kg (without lens)
    Analysis and evaluation software* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
    * 모델에 따라 위의 규격이 달라질 수 있다.
