Framing & Streak camera
Streak Cameras
Rotating Mirror streak
Rotating Mirror Framing cameras offer very high resolution and dynamic range.
 Model 131-HD

Image Converter Streak
Rotating Mirror Framing cameras offer very high resolution and dynamic range.

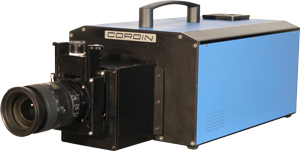

 Model 164
 Model 174

Streak Camera Comparison Table

Rotating Mirror

Image Converter

Temporal Resolution

Sub-nanosecond

Picosecond

Spatial Resolution

Very high

Moderate

Dynamic Range

12-14 bit

4-8 bit

Image Noise

Very low

Moderate

Sensitivity

High

Very High

Physical Size

Large

Moderate

Complexity

High

Moderate

Applications

Explosives testing, complex velocity
measurements, impact ballistics,
synchro-ballistic imaging

Time resolved spectroscopy,
laser studies, optical
communications,
semiconductor physics


Framing Cameras
Rotating Mirror Framing

Rotating Mirror framing cameras offer
the highest image quality and most
frames.

 Model 560

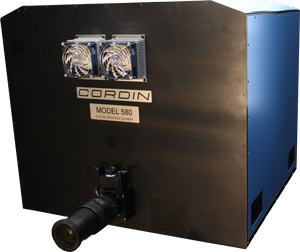

 Model 580

 Model 521

 Model 510



Gated intensified framing

Gated intensified framing cameras offer
The highest speeds and highest
sensitivity.

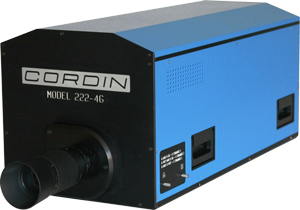

 Model 222



TPM Framing

Temporal Pixel Multiplexed (TPM)
cameras offer a unique combination of
high speed and image quality, in a
compact package and an economical
price.

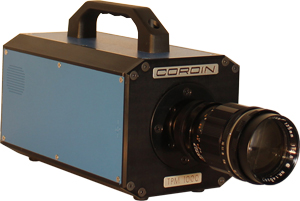

 Model TPM-1000


Framing Camera Comparison Table

Rotating Mirror

Gated Intensified

Temporal Pixel Multi.

Framing Rate

to 25 million fps

to 400 million fps

to 10 million fps

Number of Frames

From 20 to 128

From 1 to 16

From 1 to 48 or more

Resolution

to 29 Mpx

to 4 Mpx

to 1 Mpx

Dynamic Range

12-14 bit

4-8 bit

10 bit

Color

Monochrome or Color

Monochrome

Monochrome

Image Noise

Very low

Moderate

low

Post-Trigger Capacity

Yes

No

Yes

Sensitivity

Moderate

Very high

High

Physical Size

Large

Moderate

Compact

Complexity

Very high

High

Moderate
