Phantom V1840
■ 초당 18Gpx 처리속도, 뛰어난 영상 이미지 제공
■ 2049x1952 풀 해상도에 4,510 fps, 1920x1080에 8,570 fps
■ 64dB의 높은 Dynamic Range와 7.2e-의 Low Noise
■ 최대 288GB RAM memory, 8TB CMV 외장메모리(옵션)
■ ISO 16,000D mono, 3,200 D color
■ 최소 142ns 셔터속도 (Fast옵션)
■ 10Gb 이더넷 인터페이스
■ 5가지 다양한 운영모드 제공



적용분야
국방, 산업체, 연구소, 대학교, 방송프로, 드라마, 영화, 스포츠중계 등



타의 추종을 불허하는 4Mpxl화질과 고속도 동시 제공

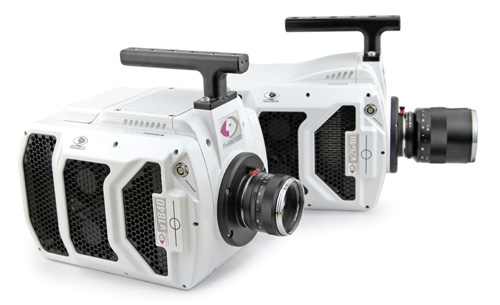

Phantom V1840 초고속카메라는 Phantom UHS-12시리즈의 후속 모델로 기본 모델과 모든 기능은 같지만 풀 해상도와 촬영속도를 더 확대하였다. Phantom V1840 고속카메라는 풀해상도 2048x1952로 4Megapixel의 최고화질의 이미지를 제공한다. 카메라 본체 앞면에 다재 다능한 커넥션이 위치해 있도록 제작된 이 고속카메라는 초고속에 고해상도 이미지를 촬영하고자 하는 국방, 연구단체, 과학자, 엔지니어 등에 아주 유용한 도구이다.

비전리서치의 CMOS Sensor을 채택한 V1840 카메라는 데이터를 초당 18기가 픽셀의 처리속도가 제공하며, 2048x1952 해상도에서 초당 4,510장 까지, 1920x1080 해상도에 초당 8,570까지 촬영이 가능하다.

Phantom V1840 초고속카메라는 카메라의 운영모드가 다양하여 사용자의 응용분야에 맞게 융통성 있게 이용할 수가 있다. 운영모드에는 Standard mode, High Speed(HS) mode, Bright Field mode, Binned mode in Standard mode & HS mode 가 있다.

섬세하면서 선명한 영상을 얻고자 할 경우에는 풀 해상도가2048x1952인 Standard mode 혹은 HS 모드를 사용하여 촬영하고 난 후에, 다시 증가된 속도의 영상이 필요하면 속도가 2배 가까이 증가된 Binned mode로 전환시킨 후 원하는 촬영을 바로 할 수가 있다. 단, Binned 모드는 흑백카메라에서만 가능하다.


64dB Dynamic Range & 7.2e- Noise level
센서는 27마이크론 픽셀로 센서는 27마이크론 픽셀로 초고속촬영에서 기본이 되는 최고의 빛 감도를 보장한다. 이 고속카메라의 경우 다른 제품과 달리 영상의 선명함과 세밀함을 좌우하는 64dB의 높은 Dynamic range, 7.2 e- 의 Noise level, 12비트 심도와 ISO값이 흑백16,000D, 칼라 3,200D를 제공하여 화질이 매우 우수하다.

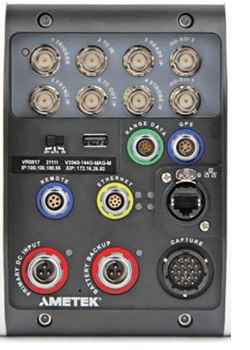

V1840의 뒤쪽 패널에 여러 개의 시그널 연결단자(타임코드, Dual 파워입력단자, HD-SDI, GPS 입력단자, 프레임동기화) 등이 편리하게 위치해 있다. 2개의 HD-SDI 포트는 여러 가지 방법으로 설정할 수 있는데, 동일하게 4:2:2 HD-SDI 포트로 실행할 경우, 한 개의 포트는 on-camera control과 카메라 운영을 모니터하기 위해서 on-screen display(옵션)를 제공하도록 설정할 수 있다. 아니면, 이 포트 2개를 단일의 4:4:4 Dual link HD-SDI 포트로 설정할 수도 있다.

아주 유용한 기능중의 하나인Internal mechanical shutter 기능으로 자동원격 블랙 레퍼런스가 가능하다. 이 고속카메라는 Nikon F/G마운트를 기본으로 제공하며, Canon EF 마운트, C마운트, PL 마운트 사용도 가능하다.

팬텀 V1840 초고속카메라의 내장메모리는 72GB, 144GB, 288GB 가 있고, 최대 2TB or 8TB 대용량 저장장치Phantom CineMag V와의 호환이 가능하여 영상을 카메라 메모리에서 이 플래시메모리로 직접 저장할 수 있으며 영상저장시간을 최소화할 수 있어서 몇 초안에 고속카메라 RAM에서 CineMag저장장치로 영상을 빠르게 저장하며, 10Gb Ethernet으로 영상을 빠르게 다운로드 할 수도 있다. 이 고속카메라는 칼라와 흑백 버전이 있다.

제품특징
  • · 해상도 : Standard, with CDS : 2048 x 1952pixels, 3,320pps
                 HS mode : 2048 x 1952pixels, 4,510pps
                 HS Bright Field mode : 2048 x 1952pixels, 4,510pps
                 Standard Binned mode : 1024 x 976pixels, 12,670pps (only mono)
                 HS Binned mode : 1024 x 976pixels, 17,240pps (only mono)
  • 픽셀 비트 심도 : 12bits
  • Dynamic Range : 64dB with 7.2e- Noise level
  • 해상도 연속 조정(CAR) : 128 x 8 픽셀 크기로 증가, 128x16 in binned modes
  • 내장 메모리 : 72GB, 144GB, 288GB
  • ISO (ISO12232) : Standard mode : 흑백16,000 D (E.I range 16,000-80,000D) / 칼라 3,200 D (E.I range 3,200-16,000D)
    HS mode : 흑백12,500 D (E.I range 12,500-62,500D), 칼라 3,200 D (E.I range 3,200-16,000D)
    Standard Binned mode : 흑백25,000 D (E.I range 25,000-125,000D)
    HS Binned mode : 흑백25,000 D (E.I range 25,000-125,000D)
  • CineMag V Storage(Option): 2TB or 8TB
  • 셔터속도 : 최소 1㎲ (기본), 499ns (Standard Fast옵션), 142ns (HS Fast옵션)
  • Internal Mechanical shutter : Standard
  • Image-Based Auto-Trigger : Standard
  • 비디오출력 : NTSC or PAL, Two HD-SDI ports, Component viewfinder port
  • 메모리 나누기 : 63 segments
  • 카메라 트리거와 신호 : Trigger, Aux(IRIG-in/out or Strobe, Ready, A-Sync, Video)
