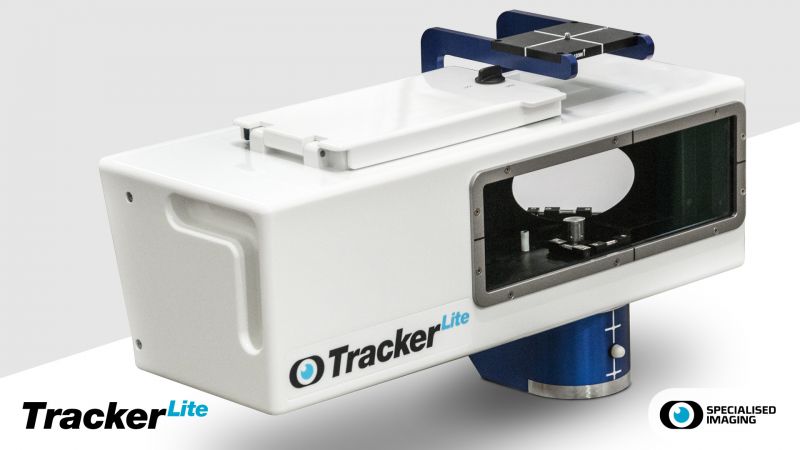

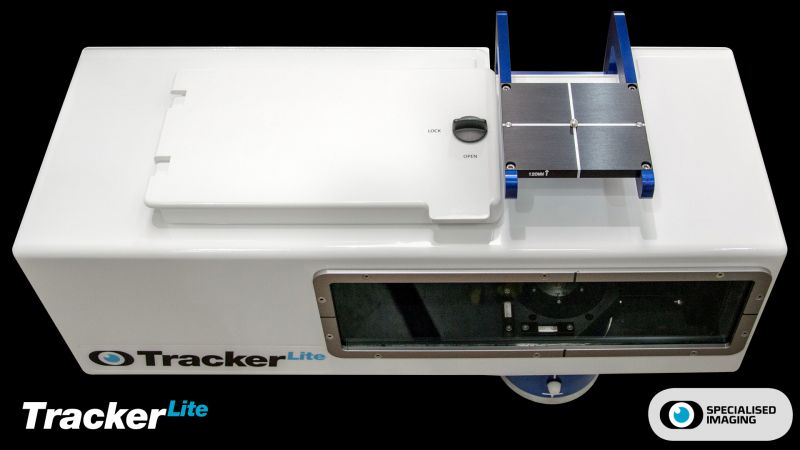

TrackerLite
소형 고속 선형 추적기 시스템



Specialized Imaging의 TrackerLite는 수상 경력에 빛나는 Tracker2 시스템의 핵심 기능을 갖춘 더 작고 가벼운 추적 시스템이다. 3축 회전의 수동 조정과 실시간 속도 조정을 위한 단일 입력은 시스템 단순화에 기여한다. 무겁고 안정적인 삼각대에 장착된 완전 내후성 미러/카메라 하우징을 통해 긴 초점거리 렌즈가 있는 소형 고속 비디오 카메라를 사용할 수 있다. 맞춤형 소프트웨어는 추적기 및 트리거링 설정을 제어하고 다양한 카메라, 렌즈 및 추적기 위치에 대한 카메라 시야 및 초점 깊이에 대한 계산기를 제공한다.



적용분야
탄도학(Ballistics)
연소 연구(Combustion Research)
실패 역학(Failure Dynamics)
탄성, 균열 전파 및 충격 저항(Elasticity, Crack Propagation and Shock resistance)
의료 연구 및 테스트(Medical Research and testing)
데토닉스(Detonics)
충돌 연구(Impact Studies)
스프레이 및 입자 분석(Spray and Particle Analysis)
자동차 테스트(Automotive testing)
나노기술과 마이크로머신(Nanotechnology and micro-machines)



제품특징
  • 수상 경력에 빛나는 Trajectory Tracker2 시스템에서 개발
  • 다중 추적 모드
  • 수동 위치 조정
  • 통합 고속 카메라 옵션
  • 다중 작동 모드로 감속, 가속, 사용자 정의 속도 프로파일 발사체 캡처 가능
  • 1 ~ 40(옵션1~100) 스캔 비율(SR) 범위
  • ± 0.2°의 일반적인 스캔 정확도
  • 0.018°의 위치 정확도
  • 기가비트 이더넷 통신
  • 카메라 전원, 통신 및 트리거 내장
  • 보정 불필요


Specification
Scan Ratio(SR) 1 to 40, or 1 to 100 (defined as the ratio of
projectile velocity/stand-off distance)
Scanning range(Max.) -50° to +50°
Scanning distance >=2x standoff distance (shortest distance between Tracker and
line of flight)
Scanning Accuracy ±0.2° (SR>80 accuracy ±0.5°)
Calibration Not required
Projectile Velocity SR x Standoff distance
Projectile Drag 0 to 100m/s/m
Acceleration Angle 1° - 5° depending on scan rate (defined as the angle required to
accelerate the mirror from rest to full scanning speed)
Detector in BNC
Number of inputs 3
Trigger in Make/Break, Positive or Negative edge, Threshold variable to
±17V 50Ω or 1KΩ termination
Camera trigger TTL positive pulse
System Clock 10MHz quartz crystal controlled
Trigger Jitter 1㎲
Camera Control Data and command transfer via 1Gbps Ethernet cable
Software Custom software compatible with Microsoft Windows Operating
Systems for control and data archiving in various file formats
Electrical input Mains 100-240V AC 50-60Hz
Storage temperature -10℃ to +74℃
Operating temperature -5℃ to +45℃
Warmup Period Not required
Humidity 10 – 90% RH non condensing
Operational vibration 10G, 10-40Hz Max. any direction
Dimension mm(w/d/h) 650x230x310mm without tripod
Weight 16kg (without camera and lens)
Mount Tripod included
