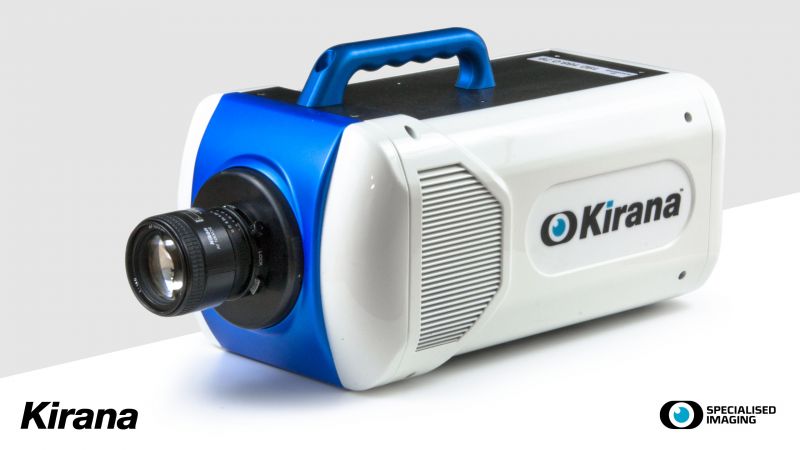

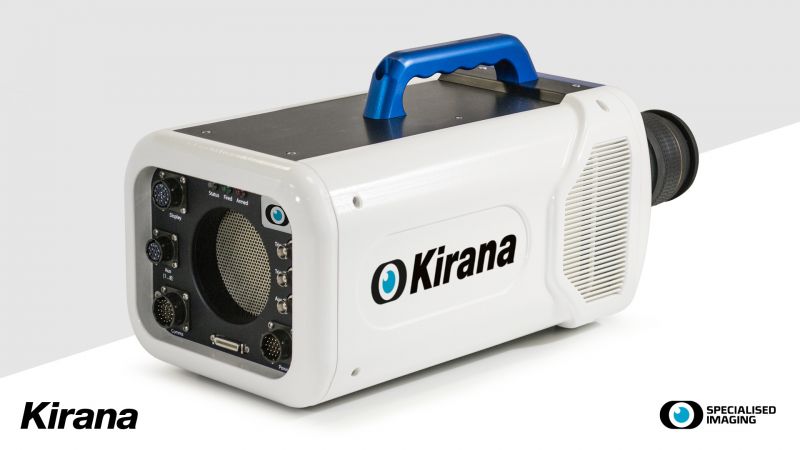

Kirana
924 x 768px / 180 frames / 7,000,000 FPS
초고속프레임카메라의 해상도에 비디오기술의 유연성이 결합된 최고의 고속비디오카메라





스페셜라이즈드 이미징의 KIRANA 제품은 프레임 카메라만이 달성할 수 있는 속도와 해상도에 비디오 카메라의 유연성이 결합된 진정한 초고속 비디오 카메라이다. 고유한 맞춤형 디자인 센서는 최대 해상도에서 초당 최대 7백만장의 캡처 속도로 180장의 이미지를 제공한다. 고속 비디오 카메라와 비슷한 KIRANA는 다른 KIRANA 또는 레이저와 같은 외부 장치와 프레임 동기화될 수 있다. KIRANA는 이벤트 이전에 기록할 수도 있고 이벤트 이전, 도중 또는 이후에도 트리거할 수 있다.



적용분야
연소 연구(Combustion research)
생물학/현미경(Biological/Microscopic)
탄도학(Ballistics)
역학(Mechanics)
캐비테이션(Cavitation)
재료 연구(Materials research)
항공우주(Aerospace)
디지털 이미지 상관관계(Digital Image Correlation)
PIV(Particle Image Velocimetry)



제품특징
  • 초당 최대 7백만장 캡처 속도
  • 50ns까지 노출 조절 가능
  • 924(폭) x 768(높이)
  • 모든 속도에서 180프레임
  • 사전 및 사후 이벤트 트리거
  • 외부 동기화
  • 니콘 렌즈 마운트
  • 기가비트 이더넷 통신
  • 컴팩트하고 견고한 디자인



Specification
카메라 Kirana 1M Kirana 5M Kirana 7M
Frame rate(FPS) Up to 1Mfps Up to 5Mfps Up to 7Mfps
Min. Exposure time 10㎲, 10ns step 100㎲, 10ns step 50㎲, 10ns step
Trigger mode Start on Trigger, Stop on Trigger (User defined post trigger frames)
Lenses Nikon F-Mount
Shutter Electro-mechanical
Distortion Zero
Sensor µCMOS
Number of Active Pixels 924(W) x 768(H)
Pixel size 30㎛
Digitisation 10bits
Number of Frames 180
System Clock 200MHz quartz crystal controlled
Trigger(2 off) Electrical signal(BNC connector), Threshold variable from ±25V Maximum Input level 50V, Integrated velocity timing system Positive or Negative polarity, Make/Break 50Ω or 1KΩ termination
Video Out XVGA
Aux Out FSync or user programmable pulse width and positon for strobe/laser Illumination sources. TTL into 50Ω.
Sync In Input to allow the synchronization of two cameras in Master-Slave configuration
Camera Control Remote control via Standard 1Gbps Ethernet
Software Custom software compatible with Microsoft Windows Operating Systems for control and data archiving in various file formats
Electrical input Mains 100-240V AC 50-60Hz
Saved Image Format TIFF, JPEG, AVI or RAW
Storage temperature -10℃ to +50℃
Operating temperature -5℃ to +40℃
Humidity 10 – 90% RH non condensing
Vibration shock 10 – 40Hz Max. 10g in any direction
Dimension mm(w/d/h) Head: 228x420x190mm, Power supply: 195x395x195mm
Weights Head: 10.6kg, Power supply: 4.8kg1
