ImageIR®8300 hp

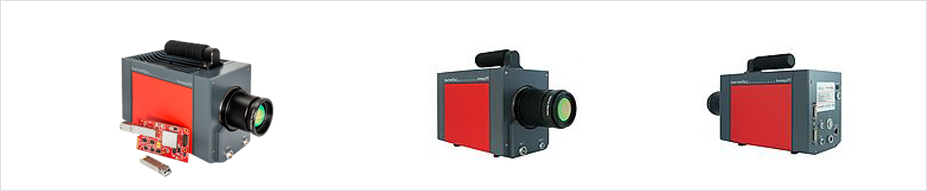

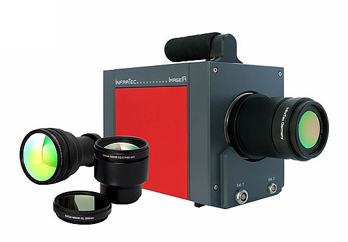

적외선 열화상 카메라, ImageIR®8300 hp

새 버전 ImageIR® 8300 hp의 열화상 촬영이 고속 열화상 카메라의 새로운 시대를 열다.
제품
  • • 형식 (640x 512) IR 픽셀에서 최대 355 Hz의 총 촬영속도
  • • (1,280x1,024) IR 픽셀의 Opto-mechanical MicroScan
  • • 0.02K(20mK) 이상의 독보적인 열 분해능
  • • 통합 트리거 인터페이스는 빠른 절차의 반복적인 고정밀 트리거 보장
    제품

  • 01 - 차세대 적외선 감지기 인터페이스, 카메라 총 촬영속도 향상

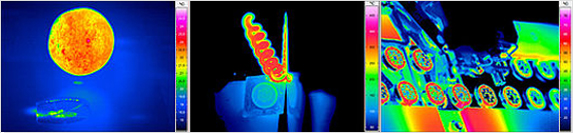

    (640 x 512) IR 픽셀을 제공하는 최근 출시된 InSb-MWIR 포컬 플레인 어레이 광자 검출기가 포함된 ImageIR® 8300 hp는 355 Hz의 풀 프레임 속도를 허용한다. 따라서, ImageIR® 8300 hp는 이전 카메라 시스템보다 풀 프레임 모드에서 3배 높은 프레임 속도를 제공한다. 초고속 통합 시간과 함께 초고속 산업 공정 또는 연구 작업을 최대한 상세하게 기록하고 분석 할 수 있다.

    아래의 촬영속도로 이미지를 저장한다.
    - Full frame : up to 355 Hz
    - Half frame : up to 670 Hz
    - Quarter frame : up to 1,200 Hz
    - Line : up to 5,000 Hz

    모든 다른 모델과 마찬가지로 ImageIR® 8300 hp는 0.025K (25mK, 일반적으로 20mK) 이상의 뛰어난 열 해상도를 제공하며, 연구개발 및 공정 모니터링 분야의 가장 까다로운 작업을 위해서 개발되었다. 광학, 검출기 및 인터페이스 섹션으로 구성된 모듈식 구조로 인해 카메라가 관련 응용 프로그램 및 맞춤형 구성에 쉽게 호환된다. 통합 트리거 인터페이스는 빠른 절차의 반복 가능한 고정밀 트리거를 보장한다. 구성 가능한 디지털 입력 및 출력 두 개는 카메라의 제어 포트 또는 외부 장치를 위한 디지털 제어 신호 발생기로 사용된다. InfraTec의 IRBIS® 3 professional 열화상 진단 소프트웨어와 결합된 ImageIR® 8300 hp는 까다로운 열 화상 연구를 위한 효율적인 고성능 도구로서 새로운 표준을 설정한다.
    • 제품

  • 02 - 강력한 출력 향상을 위한 10 GigE 인터페이스

    고급형 카메라 ImageIR®의 새로운 10기가 이더넷 인터페이스는 InfraTec에서 특별히 개발한 NIC를 통해 매우 빠른 전송이 가능하다. 이는 SFP + 라고 하는 변경하기 쉬운 광학 또는 전기 송수신기 모듈과 함께 작동한다. ImageIR® 8300 hp의 (640 × 480) IR 픽셀 검출기는 풀 프레임 모드에서 355Hz의 전송속도를 제공한다. 쉽고 안정적으로 컴퓨터에 대량의 데이터를 저장할 수 있다.

    서로 다른 10 GigE 광섬유 SFP + 송수신기는 저감도 전자기파와 동일하게 최대 10km의 전송범위를 허용한다. 해당 표준 SFP는 기존 GigE 인터페이스와의 역 호환성을 보장한다. 기존 시스템에 이 새로운 10 기가 이더넷 인터페이스 결합으로 카메라를 쉽게 사용할 수 있지만, 전송속도는 느려진다.
    • 제품

  • 03 - ImageIR® 8300 hp의 주요 기술사양

    Spectral range (2.0 … 5.7) µm
    Pitch 15 µm
    Detector MCT or InSb
    Detector format (IR pixels) (640 × 512)
    Image format with opto-mechanical MicroScan (IR pixels) (1,280 × 1,024)
    Readout mode ITR / IWR
    Aperture f/3.0
    Detector cooling Stirling cooler
    Temperature measuring range (-40 … 1,500) °C, up to 3,000 °C*
    Measurement accuracy ± 1 °C or ± 1 %
    Temperature resolution @ 30 °C Better than 0.02 K
    Frame rate Up to 355 / 670 / 1,200 / 5,000 Hz
    Window mode Yes
    Focus Manual, motorised or automatically*
    Dynamic range Up to 16 bit*
    Integration time (0.6 … 20,000) µs
    Rotating aperture wheel * Up to 5 positions
    Rotating filter wheel * Up to 5 positions
    Interfaces GigE | 2× CAMLink* | 10 GigE* | HDMI*
    Trigger 3 IN / 2 OUT, TTL
    Analog signals*, IRIG-B* 1 IN / 2 OUT, yes
    Tripod adapter 1/4" and 3/8" photo thread, 2 × M5
    Power supply 24 V DC, wide-range power supply (100 … 240) V AC
    Storage and operation temperature (-40 … 70) °C, (-20 … 50) °C
    Protection degree IP54, IEC 60529
    Impact strength/vibration resistance in operation 2 G DIN EN 60068-2-6, 25 G DIN EN 60086-2-27

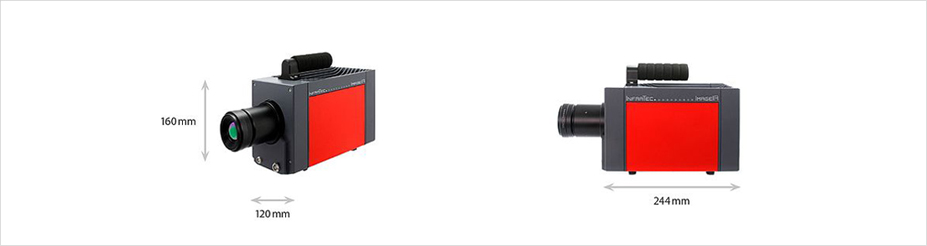

    Dimensions; weight (244 × 120 × 160) mm*; 3.3 kg (without lens)
    Further functions High-speed mode*, Multi Integration Time*, HighSense*
    Analysis and evaluation software* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
    * 모델에 따라 위의 규격이 달라질 수 있다.
