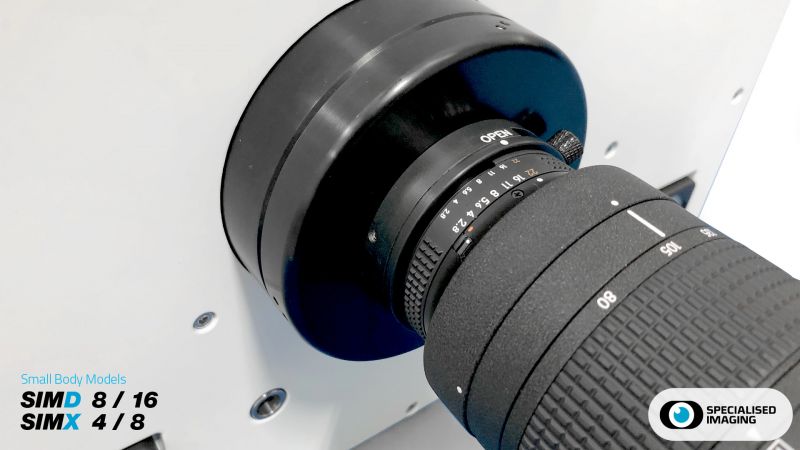

SIMX
최대 16장 고해상도 이미지 촬영
최대 초당 10억만장 촬영 프레임 카메라


Specialized Imaging의 SIMX 프레이밍 카메라는 음영이나 시차를 생성하지 않고 최대 16장의 고해상도 이미지를 제공한다. 매우 정확한 타이밍과 완전히 유연한 증폭 CCD 센서는 프레임 간 시간, 게인 및 노출에 대해 거의 무한한 제어를 제공하여 가장 어려운 초고속 현상도 캡처한다. 측정 및 이미지 향상 기능이 있는 맞춤형 소프트웨어 패키지를 사용하여 포괄적인 트리거링 조정 및 광범위한 출력 신호를 제어한다. SIMX에는 고속 비디오 또는 스트릭 카메라를 추가할 수 있는 옵션 포트가 있어 장기간 또는 극한의 시간 분해능으로 동시에 캡처할 수 있다. SIMX 카메라는 최대 16장의 고해상도 이미지를 제공할 수 있다. 정밀 필터 홀더를 사용하면 기성품 필터를 사용자가 교체할 수 있다.


적용분야
탄도학(Ballistics)
연소 연구(Combustion Research)
실패 역학(Failure Dynamics)
탄성, 균열 전파 및 충격 저항(Elasticity, Crack Propagation and Shock resistance)
의료 연구 및 테스트(Medical Research and testing)
데토닉스(Detonics)
충돌 연구(Impact studies)
스프레이 및 입자 분석(Spray and Particle analysis)
자동차 테스트(Automotive testing)
나노기술과 마이크로 머신(Nanotechnology and micro-machines)


제품특징
  • 초당 최대 10억 프레임 캡처 속도
  • 50lp/mm 이상의 시스템 해상도
  • 1360 x 1024 픽셀 센서 해상도
  • 최대 16개의 개별 강화 광학 채널
  • 1ns 단계로 조정 가능한 프레임 간 시간
  • 3ns까지 완전히 조정 가능한 노출
  • 최대 10,000X 게인 조정
  • 프로그래밍 가능한 출력 트리거
  • 니콘 렌즈 마운트(표준)
  • 캐논 렌즈 마운트(옵션)
  • 기가비트 이더넷 통신
  • 높은 시스템 해상도 구성
  • 사용자가 교체할 수 있는 필터


Specification
카메라 SIMD4 SIMD8 SIMD10 SIMD12 SIMD16
Number of Channels 4 8 10 12 16
Number of images 4 8 10 12 16
Single and multiple channel upgrades are available up to a maximum of 16 channels.
Optics Single input beam splitting optics
Filters 2 - 8CH : 25mm dia. x 2mm filters (up to 8 channels)
9 - 16CH : 25mm dia. x 1mm – 3mm filters (up to 11 channels)
Lenses Nikon F-Mount standard, Canon mount option
Shutter Electro-mechanical
Distortion Nominally Zero
Channel Registration Within one pixel after software correction
Intensity Variation Better than 5% across the image
Auxiliary Optical
Channel Interface		 Nikon F-mount bayonet (Option)
Image Sensor ICX285AL
Active CCD Pixel 1360(H) x 1024(V)
Pixel size 6.45㎛(H) x 6.45㎛(V)
Digitisation 12bits
Intensifier Gen II 18mm High resolution MCP
Input window Fused Silica, Output window Fibre Optic
Photocathode S25, others available on request Phosphor screen P43
Gen III intensifiers available on request
Gain Variable up to 10,000
System resolution >50 lp/mm
System Clock 1GHz quartz crystal controlled
Exposure Mode
(each image)		 Single exposure or multiple exposure(max.8) per channel
Exposure time 3ns - 10ms in 1ns steps independently variable
Interframe time 0ns - 20ms in 1ns steps independently variable
Delay to 1st exposure 65ns to 10ms in ins steps, independently variable
Flash Outputs 5ns - 1ms in 1ns steps independently variable
Framing rates Up to 1 Billion fps
Camera Control Data and command transfer via Gigabit Ethernet cable length 10m (standard), other lengths up to 100m available, 100FX Fibre optic Ethernet link(up to 2Km)-optional
Software Custom software compatible with Microsoft Windows Operating Systems for control and data archiving in various file formats
Electrical input Mains 100-240V AC 50-60Hz
Storage temperature -10℃ to +50℃
Operating temperature -5℃ to +40℃
Humidity 10 – 90% RH non condensing
Vibration shock 10 – 40Hz Max. 10g in any direction
Dimension mm(L/W/H) 572x438x319mm(>8CH), 572x238x319mm(<8CH)
Weights 37.5kg(<8CH), 24kg(>8CH)
