ImageIR®5300

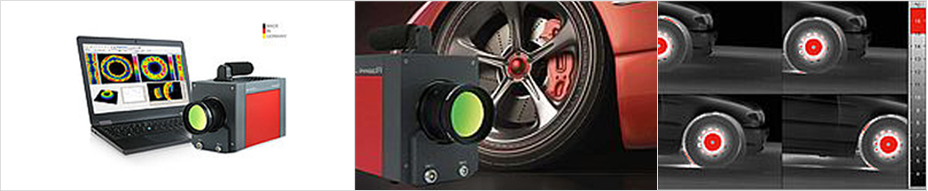

적외선 열화상 카메라, ImageIR®5300

정확한 스펙트럼 열화상 촬영을 위한 고정형 고속 적외선 카메라, ImageIR® 5300
제품
  • • 가장 정확한 온도 측정을 위한 다양한 형태의 보정곡선의 교정

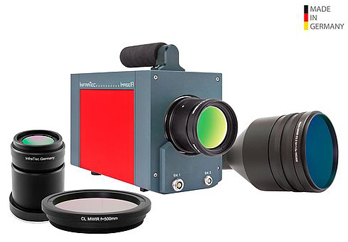

  • • 최대 4개까지 포함된 특수 필터로 스펙트럼 열화상 촬영을 위한 전동제어 필터 휠
  • • 최대 25 kHz의 프레임 속도에서 정밀한 이미지 획득을 위한 스냅샷 검출기
  • • 렌즈 및 전자 모듈의 신뢰성 있는 열 분리에 의한 높은 반복성

  • 01 - 적외선 카메라 또는 프로세스 제어

    ImageIR®5300 적외선카메라에 트리거 인터페이스를 포함시킬 수 있어서 외부 프로세스나 장치의 주파수를 카메라의 주파수와 일치 시키거나 그 반대로 주파수를 맞출 수 있어 다양한 측정 장치의 동기화 작업이 가능하다. ImageIR® 5300 적외선카메라는 스냅샷 감지기를 같이 제공하므로 외부클럭에 의한 열화상 획득 트리거도 가능하다. 두 트리거 방향 모두 열화상 소프트웨어 IRIS®3 제품 이용시 최적으로 지원되며, 설정을 쉽게 처리할 수 있다.

  • 02 - 1000분의 1초 내에 열화상 이미지 획득

    ImageIR® 5300 적외선 카메라의 정확하고 신속한 검출기 제어는 1000분의 1초 단위로 열화상 이미지를 획득하고 분석할 수 있다. 그래서 열 변화에 대한 빠른 공정을 쉽게 분석한다. 열화상 이미지는 최대 12kHz의 프레임 속도로 저장 가능하고, 빠른 실행 프로세스의 열 변화에 대한 통찰력을 제공한다.

  • 03 - 방사성 데이터를 컴퓨터로 쉽게 전송

    두 가지의 방사선 비례 데이터 형식으로 작업할 수 있고, °C 또는 °F의 온도 데이터로 직접 작업할 수도 있다. ImageIR®5300의 다루기 쉬운 획득 인터페이스에서 특정 매개변수를 설정하여 최대 12 kHz의 프레임 속도로 데이터를 수신한다.

  • 04 - 정확도 ±1 %로 정확하게 측정

    측정 대상물의 온도가 18.7 °C 인 경우 ImageIR® 5300 적외선 카메라 시스템으로 정확하게 처리하여 항상 18.7 °C 온도를 측정할 수 있다. ±1 %의 신뢰도로 정확한 열 화상 측정을 맞출 수 있다.
    • 제품

  • 05 - 특정 재료측정을 위한 스펙트럼 필터 사용

    적외선 카메라 시스템으로 측정하는 동안 재료 고유 방사율 및 투과율 특성을 고려해야 한다. 스펙트럼 필터의 통합은 특수 측정을 위해 이러한 특성을 사용한다. 예를 들어, 얇은 PE 포일의 스펙트럼 범위는 투명도가 높아서 투과율이 높을 경우 제외될 수 있다. 이와 같이, 오직 호일 자체에 의해 방사되는 방사선만 측정된다. InfraTec은 오랜 경험을 바탕으로 올바른 스펙트럼 필터를 선택하도록 도와준다. ImageIR® 시리즈의 적외선 카메라 시스템은 최대 4 개의 스펙트럼 필터를 수용할 수 있는 원격 제어가 가능한 필터 휠을 통합할 수 있다. 검출기에 가까운 필터 위치는 따뜻한 조리개 효과를 피할 수 있으며 적외선 카메라에서 더 작고 저렴한 필터를 사용할 수 있다.

  • 06 - 자동 조리개 설정으로 온도 측정범위 확장

    ImageIR® 적외선 카메라 시리즈는 통합 조리개 휠을 사용하여 온도 측정 범위를 넓힐 수 있다. 모터식 조리개 휠은 카메라 자체에서 제어할 수 있다. 설정된 측정 범위로 작업하면 적절한 조리개 값이 카메라에 자동 설정된다. 필터 및 조리개 휠이 개별적으로 통합된 경우, ImageIR® 카메라 시리즈는 특정 측정 상황을 처리할 때 특히 유연하다.

  • 07 - 20mK의 높은 열 해상도를 이용한 가장 작은 온도차이 탐지

    ImageIR® 적외선 카메라의 열 해상도로 인해 0.02K (30 ° C) 이상의 가장 작은 온도차이를 측정한다. 좁은 온도 범위의 열 화상 이미지는 세밀한 부분까지 선명하게 보여준다. 다른 적외선 카메라 시스템이 온도 차이를 더 이상 감지 할 수 없는 곳에서도 흥미로운 특징을 찾을 수 있다.

  • 08 - 최고의 동질성으로 우수한 이미지 제공

    ImageIR® 5300 적외선 카메라는 최근 출시된 냉각 감지기 기술과 다른 고정밀 부품을 결합하여 최고의 동질성을 제공한다. 따라서, 정확한 측정에서 모든 고정된 패턴에 영향을 받지 않으며, 열 화상 이미지는 아주 선명하다.
    • 제품

  • 09 - 유연성 향상을 위한 모듈식 개념의 이점을 택하다

    산업에 적합한 봉인된 고강도 알루미늄 합금 카메라 하우징은 매우 탄탄하여 가장 거친 조건에서 조차 민감한 센서와 전자 장치를 보호한다. 그리고 무게는 놀랍도록 가볍다. 모듈식 설계는 응용 분야별 구성을 가능하게 하고, 나중에 다양한 요구에 적용시킬 수 있다. 인터페이스에는 보호온도를 유지하기 위해 푸시온 (push-on) 커넥터가 장착되어 있다.

  • 10 - ImageIR® 5300의 주요 기술사양

    Spectral range (2.0 … 5.5) µm
    Pitch 30 µm
    Detector MCT or InSb
    Detector format (IR pixels) (320 × 256)
    Readout mode ITR
    Aperture f/2.0
    Detector cooling Stirling cooler
    Temperature measuring range (-40 … 1,200) °C, up to 3,000 °C*
    Measurement accuracy ± 1 °C or ± 1 %
    Temperature resolution @ 30 °C Up to 0.015 K
    Frame rate Up to 481 / 1,906 / 7,229 / 105,000 Hz
    Window mode Yes
    Focus Manual, motorised or automatically*
    Dynamic range Up to 16 bit*
    Integration time (1 … 20,000) µs
    Rotating aperture wheel * Up to 5 positions
    Rotating filter wheel * Up to 5 positions
    Interfaces GigE | HDMI*
    Trigger 3 IN / 2 OUT, TTL
    Analog signals*, IRIG-B* 2 IN / 2 OUT, yes
    Tripod adapter 1/4" and 3/8" photo thread, 2 × M5
    Power supply 24 V DC, wide-range power supply (100 … 240) V AC
    Storage and operation temperature (-40 … 70) °C, (-20 … 50) °C
    Protection degree IP54, IEC 60529
    Impact strength/vibration resistance in operation 2 G DIN EN 60068-2-6, 25 G DIN EN 60086-2-27

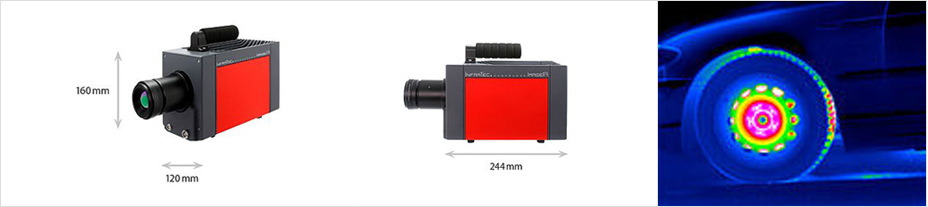

    Dimensions; weight (241 × 120 × 160) mm*; 3.3 kg (without lens)
    Further functions Multi Integration Time*
    Analysis and evaluation software* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 rotate, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
    * 모델에 따라 위의 규격이 달라질 수 있다.
