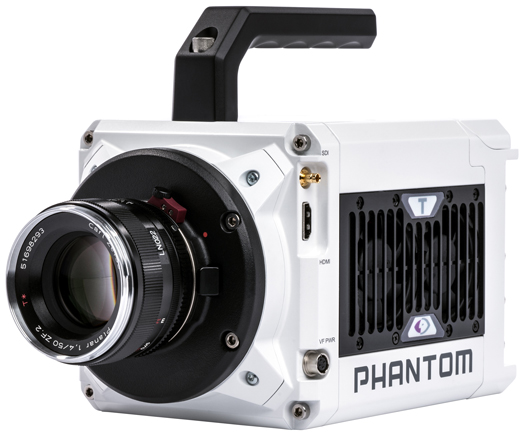

Phantom T4040
New 4.2Mpx BSI 센서기술을 탑재한 새로운 초고속카메라 !
2560x1664의 풀해상도에 최대 9,350fps 고속촬영
1㎲ standard exposure time, 250ns Fast옵션
2560x32 standard / 1280x64 Binned에 최대 444,440fps 제공
최대 256GB RAM & 8TB CineMagV 저장장치
최대 39Gpx/sec 데이터 처리속도 제공
10GB 이더넷 & On-camera controls



적용분야
모든 국방 및 발사체관련, PIV, 투명유체흐름, 산업체, 연구소, 대학교 실험실 등



2560 x 1660 고해상도에 최대 9,350FPS 고속촬영
Phantom T4040 고속카메라는 기술혁신으로 차세대 기술인 BSI(Back Side Illumination) 센서를 채택하여 초고속에서도 고화질의 영상을 획득할 수 있는 혁신적인 초고속카메라이다. BSI 기술이 적용된 T4040 고속카메라는 와이드한 2560x1664 풀해상도에서 초당 9,350장까지 제공하여 39기가픽셀 이상의 높은 데이터 처리속도를 제공한다. 해상도를 줄일 경우 초당 444,440장까지 고속 촬영이 가능하며, 1㎲ 노출시간 제공으로 고화질의 영상을 획득한다. Fast 옵션을 이용할 경우 250ns의 셔터속도까지 내려간다.

이 고속카메라는 차세대 고속카메라로써 Binning 모드에서는 표준모드 보다 2배 높아진 수직해상도에서 고속촬영이 가능하여 고화질의 영상을 획득할 수 있다. 비전리서치에서 개발한 Back Side Illuminated 센서가 탑재된 Phantom T4040 고속카메라는 입사광 방해를 초래하는 핵심적인 요소를 센서 뒷면으로 이동시킴으로써 더 많은 빛이 전체 픽셀에 고르게 도달하게 하는 혁신적인 기술적용으로 광 감도와 QE가 매우 향상되었다.

이러한 이유로 팬텀 T4040 고속카메라는 2560x416 해상도에서 초당 37,200장까지 촬영이 가능하며, 또한 수직해상도를 2배로 증가시킨 해상도 1280x832의 Binned 모드에서도 동일한 촬영속도인 초당 37,200장까지 촬영하고 이러한 초고속 촬영속도에서도 우수한 영상화질까지 제공한다.

비전리서치가 개발한 BSI센서기술로 모든 해상도에서 거의 동일한 데이터 처리속도를 제공하게 되었고, 이 기술을 제공하는 고속카메라는 Phantom 고속카메라가 유일하며, 고속카메라 업계 최초로 개발된 혁신적이면서도 선구적인 첨단 기술이다.



대용량 카메라 메모리
Phantom T4040 고속카메라는 12비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨을 제공하고 아주 미세한 부분까지 고속 촬영이 가능하다. 그리고 고속카메라의 경우 고속으로 초당 대용량의 영상을 촬영하기 때문에 카메라가 제공하는 메모리의 용량은 매우 중요하다. 이 T4040 고속카메라는 64GB, 128GB, 256GB 등 세가지 버전의 내장 메모리와 2TB or 8TB Phantom CineMag V 저장장치까지 옵션으로 선택할 수 있어서 사용자의 분야에 적용하여 메모리를 선택할 수 있으며, 안전하게 촬영한 영상을 저장할 수 있다.

또한, 10기가 이더넷의 기본 제공으로 대용량의 데이터를 카메라 메모리에서 직접 저장매체로 빠르게 다운로드를 할 수 있고, 카메라 메모리 혹은 전용 CineMag V에 저장된 영상을 Offload 할 수 있다.

다른 Phantom 고속카메라와 마찬가지로 T4040은 다양한 렌즈 선택이 가능하며, Nikon F/G 마운트가 기본으로 제공되며, 그 외 PL, C, M42, Canon EOS 마운트 등을 원하는 시험 분야에 맞춰서 선택하여 사용할 수 있다.
Phantom 고속카메라는 카메라와 같이 제공되는 PCC 소프트웨어 프로그램을 이용하여 밝기, 게인, 감마, 채도, 화이트밸런스 등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각도 및 각속도 등의 기본적인 계측 및 분석을 할 수 있다.

제품특징
  • 풀해상도 : 2560 x 1664 pixels at 9,350pps / 4메가픽셀 BSI 센서 채택
  • 픽셀 비트 심도 : 12bits
  • 픽셀사이즈 : 9.27µm /18.54 µm in Binned mode
  • 해상도 연속 조정(CAR) : 기본 512 x 32 크기로 증가 / 256x64 in Binned mode
  • 최대 촬영속도 : 444,440fps at 2560 x 32 standard, and at 1280x64 in Binned mode
  • 내장 메모리 : 64GB, 128GB & 256GB

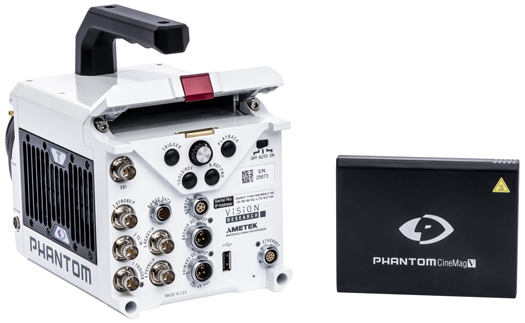

  • 외장 메모리 CineMag V Option : 2TB & 8TB; 자동저장, 기록 및 재생 지원
  • On-Camera Controls : 카메라 바디에서 카메라 설정 및 제어, 영상재생 등 가능
  • 셔터속도 : 최소 1㎲ standard / 250ns Fast option
  • Quantum Efficiency (%) : 71 color / 85.4 mono(82.4 binned)
  • Max. SNR(dB): 39.9 / 45.4 binned
  • Absolute Sensitivity Threshold(p): 37.1 color / 28.4 mono(76.2 binned)
  • Saturation Capacity(e-): 11,733 color / 9,703 mono(34,684 binned)
  • Temporal Dark Noise(e-): 23.7 / 62.2 binned
  • Dynamic Range(dB): 52.0 / 54.8 binned
  • Internal Mechanical shutter : Standard
  • Image-Based Auto-Trigger : Standard
  • Programmable I/O ports : F-sync, strobe, event, trigger output, ready 등
  • 비디오출력 : 3G HD-SDI / HDMI
  • 메모리 분할 : 최대 64 Partitions
  • PIV를 위한Shutter off mode
  • Lens : Nikon F/G 기본 and C, PL, M42 & Canon EF-mount(with electronic access to aperture
  • and focus)옵션
  • Power : 100-240VAC, 280W Power supply included
  • Size : 127x127x203mm, 4.3kg

Resolution(H X V) Standard Resolution(H X V) Standard Binned
2560 x 1664 9,350 1280 x 832   37,200
2560 x 1600 9,730 1024 x 768 20,250 40,200
1536 x 1536 10,130 1280 x 640   48,190
2560 x 1440 10,810 1024 x 512 30,300 60,150
2048 x 1152 13,510 768 x 256   119,400
1024 x 1024 15,180 1280 x 128   228,570
1536 x 768 20,250 1280 x 64   444,440
2560 x 512 30,300 1024 x 640 24,240 48,190
2560 x 256 60,500 1024 x 256 60,150 119,400
2560 x 128 119,400 512 x 128 117,400 228,570
2560 x 32 444,440 512 x 64 225,570 444,440




EMVA1288 Report
