ImageIR®9400

적외선 열화상 카메라, ImageIR®9400

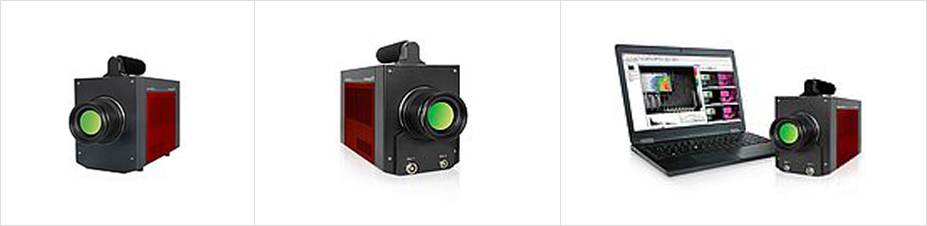

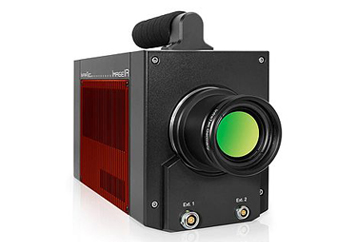

InfraTec의 고성능 열 화상 카메라 ImageIR® 9400은 625 Hz의 매우 높은 프레임 속도와 마이크로 초의 매우 짧은 통합시간으로 0.02 K의 탁월한 열 분해능의 이점을 누릴 수 있다.
제품
  • • (1,280 × 1,024) IR 픽셀의 냉각방식 FPA 광자 검출기
  • • (2,560 × 2,048) IR 픽셀의 Opto-Mechanical MicroScan
  • • 마이크로초 범위의 매우 짧은 통합시간
  • • 최대 0.02 K의 열 분해능
  • • 비닝기술에 의한 고속모드 제공
    제품

  • 01 - 동시에 프레임속도와 열 분해능을 높이는 고속모드

    넓고 다양한 관점에서 대상체와 프로세스의 열 동작을 분석하려면, 최고의 유연성을 위해 고속모드를 사용할 수 있다. 이 기능에 의해 카메라는 두 가지의 다른 작동모드로 사용될 수 있다. 표준 모드는 가장 작은 기하학적 세부 정보를 묘사하는 데 가장 적합하다. 이것은 카메라 감지기의 본래의 픽셀 수로 이미지를 기록할 수 있다. 고속 모드로 전환하면, FOV (Field of View)를 동일하게 유지하는 동안, 프레임속도가 3배이상인 옵션이 열린다. 이 기능으로 빠른 공정을 가장 정확한 시간 모니터링이 가능하다. 그와 동시에 고속모드에서 열 분해능이 2배 증가하여 온도차이 분석도 같이 향상된다.

  • 02 - 트리거와 프로세스 인터페이스 통합

    카메라 시리즈 ImageIR®에는 스냅샷 검출기와 내부 트리거 인터페이스가 장착되어 있다. 이는 고정밀 트리거를 반복하도록 한다.
    카메라를 작동하거나 외부 장치에 대한 디지털 제어 신호를 생성하기 위해 두 개의 개별 입출력을 사용한다. 데이터 스트림의 디지털 채널 2개는 해당 트리거 입력으로 동시에 일어나게 기록할 수 있다. 프로세스 인터페이스 IRBIS® 3 프로세스와 연결하여 추가로 디지털 및 아날로그 입력과 출력을 가능하다. 또한, 추가 정보는 이미지와 함께 직접 저장된다.
    • 제품

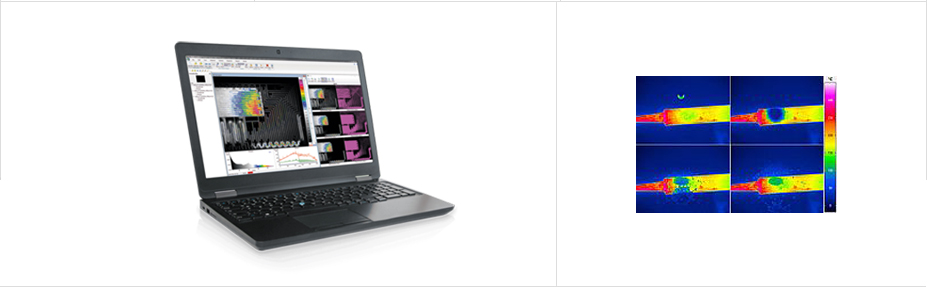

  • 03 - 20mK의 높은 열 해상도를 이용한 가장 작은 온도차이 탐지

    ImageIR® 적외선 카메라의 열 해상도로 인해 0.02K (30 ° C) 이상의 가장 작은 온도차를 측정한다. 좁은 온도 범위의 열 화상 이미지는 세밀한 부분까지 선명하게 보여준다. 다른 적외선 카메라 시스템이 온도 차이를 더 이상 감지할 수 없는 곳에서도 흥미로운 특징을 찾을 수 있다.

  • 04 - 유연성 향상을 위한 모듈식 개념의 이점을 택하다

    산업에 적합한 봉인된 고강도 알루미늄 합금 카메라 하우징은 매우 탄탄하여 가장 거친 조건에서 조차 민감한 센서와 전자 장치를 보호한다. 그리고 무게는 놀랍도록 가볍다. 모듈식 설계는 응용 분야별 구성을 가능하게 하고, 나중에 다양한 요구에 적용시킬 수 있다. 인터페이스에는 보호온도를 유지하기 위해 푸시온 (push-on) 커넥터가 장착되어 있다.
    • 제품

  • 05 - ImageIR® 9400의 주요 기술사양

    Spectral range (2.0 … 5.5) μm or (3.6 … 4.9) μm
    Pitch 10 µm
    Detector InSb
    Detector format (IR pixels) (1,280 × 1,024)
    Image format with opto-mechanical MicroScan (IR pixels) (2,560 × 2,048)
    Readout mode ITR / IWR
    Aperture f/2.2 or f/3.0
    Detector cooling Stirling cooler
    Temperature measuring range (-40 … 1,500) °C, up to 2,000 °C*
    Measurement accuracy ± 1 °C or ± 1 %
    Temperature resolution @ 30 °C Up to 0.03 K / Up to 0,02 K in high-speed mode
    Frame rate Up to 180 / 342 / 622 / 2.601
    High-speed-mode: up to 622 / 1,053 / 1,615 / 3,343
    Window mode Yes
    Focus Manually, motorised or automatically*
    Dynamic range Up to 16 bit*
    Integration time (1 … 20,000) μs
    Rotating aperture wheel * Up to 5 positions
    Rotating filter wheel * Up to 5 positions
    Interfaces 10 GigE, HDMI*, GigE**, CAMLink**
    Trigger 3 IN / 2 OUT, TTL
    Analog signals*, IRIG-B* 3 IN / 2 OUT, yes
    Tripod adapter 1/4" and 3/8" photo thread, 2 × M5
    Power supply 24 V DC, wide-range power supply (100 … 240) V AC
    Storage and operation temperature (-40 … 70) °C, (-20 … 50) °C*
    Protection degree IP54, IEC 60529
    Impact strength/vibration resistance in operation 2 G DIN EN 60068-2-6, 25 G DIN EN 60086-2-27

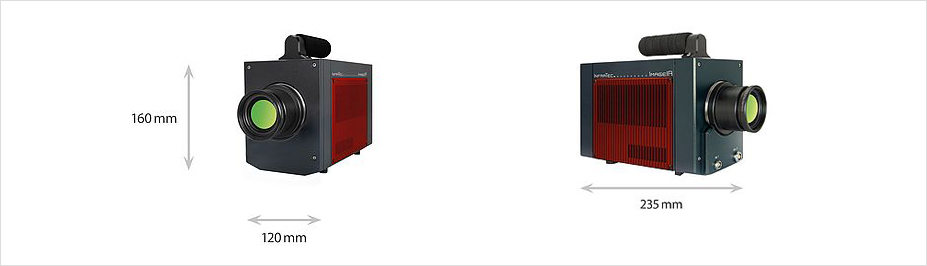

    Dimensions; weight (235 × 120 × 160) mm*, 4.0 kg (without lens)
    Further functions High-speed mode*, Multi Integration Time**
    Analysis and evaluation software* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
    * 모델에 따라 위의 규격이 달라질 수 있다.
