Phantom T3610
혁신적인 BSI 센서기술을 탑재한 새로운 초고속카메라 !
1280x800의 풀해상도에 최대 초당 38,040장 촬영
190ns exposure time 옵션, 640x64에 초당 875,000장 촬영
Exposure index range : Mono 40,000 - 200,000; color 12,500 - 64,000
최대 256GB RAM & 8TB CineMagV 저장장치
최대 39Gpx/sec 데이터 처리속도 제공
10GB 이더넷 옵션 & On-camera controls



적용분야
모든 국방 및 발사체관련, PIV, 투명유체흐름, 산업체, 연구소, 대학교 실험실 등



1280 x 800 풀해상도에 최대 38,000PPS 촬영

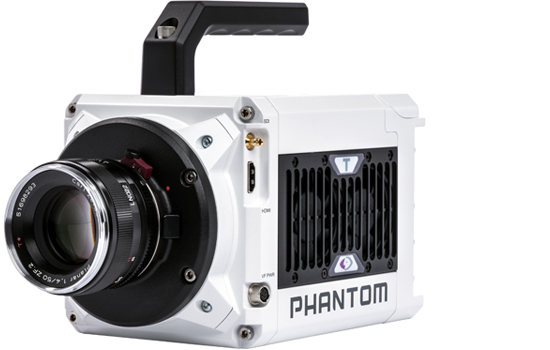

Phantom T3610은 기술혁신에 차세대 기술인 BSI(Back Side Illumination) 센서를 채택하여 초고속에서도 고화질의 영상을 획득할 수 있는 가장 혁신적인 초고속카메라이다.
이 Phantom T3610 고속카메라는 기존 방식의 카메라 바디 형식을 벗어나서 새롭게 설계된 고속카메라이며, BSI 기술이 적용된 T3610 고속카메라는 1280x800 와이드한 풀해상도에서 초당 38,040장 이상을 제공할 수 있어서 39기가픽셀의 높은 데이터 처리속도를 제공한다. 해상도를 줄일 경우 초당 875,000장 이상 고속 촬영이 가능하며, Fast 모드에서는 190ns 노출시간을 제공으로 고화질의 영상을 획득한다.

이 고속카메라는 차세대 고속카메라로써 Binning 모드에서는 표준모드 보다 2배 높아진 수직해상도를 제공하면서 고속 촬영이 가능하여 고화질의 영상을 획득할 수 있다. 비전리서치에서 개발한 Back Side Illuminated 센서가 탑재된 Phantom T3610 고속카메라는 입사광 방해를 초래하는 핵심적인 요소를 센서 뒷면에 이동시킴으로써 더 많은 빛이 전체 픽셀에 고르게 도달하도록 하는 혁신적인 센서기술 적용으로 광 감도와 QE가 매우 향상되었다.

비전리서치에서 개발한 Back Side Illuminated 센서를 사용함으로써 Phantom T3610 고속카메라는 입사광을 방해하는 핵심 요소를 센서 뒷면으로 이동시킴으로써 더 많은 빛이 각 픽셀까지 전체적으로 도달하도록 하는 혁신적인 기술적용으로 광 감도와 QE가 매우 향상되었다.

팬텀 T3610 고속카메라는 1280x192 해상도에서 초당 156,710장을 고속 촬영하고, 수직해상도를 2배로 증가시킨 비닝모드 해상도 640x384에서도 동일한 촬영 속도인 초당 156,710장을 제공한다. BSI 센서기술로 모든 해상도에서 동일한 데이터처리속도를 제공할 수 있는 것은 Phantom 고속카메라가 유일하며, 세계 최초로 개발된 혁신적이면서 선도적인 기술덕분이다.






대용량 카메라 메모리
Phantom T3610 고속카메라는 12비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨과 아주 미세한 부분까지 고속촬영이 가능하다. 고속카메라의 경우 고속으로 초당 대용량의 영상을 촬영하기 때문에 카메라가 제공하는 메모리의 용량은 매우 중요하다. 이 T3610 고속카메라는 64GB, 128GB, 256GB의 3가지 내장 메모리를 제공하면서, 별도로 2TB or 8TB Phantom CineMag 저장장치까지 선택할 수 있어서 분야에 맞는 메모리를 선택할 수 있으며, 안전하게 촬영한 영상을 저장할 수 있다.
게다가 10GB 이더넷 인터페이스 제공으로 10기가 이더넷 옵션을 이용할 경우 대용량의 데이터를 카메라 메모리에서 직접 저장매체로 빠르게 다운로드를 할 수 있고, 카메라 메모리 혹은 전용 CineStation에서 Offload를 할 수 있다.

다른 Phantom 고속카메라와 마찬가지로 T3610은 다양한 렌즈 선택이 가능하며, Nikon F/G 마운트를 기본으로 제공하며, PL, C, M42, Canon EOS 마운트 등 사용하고자 하는 시험 분야에 맞출 수 있도록 렌즈 선택의 폭이 넓다.

Phantom 고속카메라는 카메라와 같이 제공되는 PCC를 이용하여 밝기, 게인, 감마, 채도, 화이트밸런스 등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각도 및 각속도 등의 기본적인 계측 및 분석을 지원한다.


제품특징
  • 풀해상도 : 1280 x 800 pixels at 38,040pps / 세계 최초 1메가픽셀 BSI 센서채택
  • 픽셀 비트 심도 : 12bits
  • 픽셀사이즈 : 18.5µm / 37 µm in Binned mode
  • 해상도 연속 조정(CAR) : 기본 256 x 32 크기로 증가 / 128x64 in Binned mode
  • 최대 촬영속도 : 772,000fps at 1280 x 32 / 640x64 in Binned mode
                            875,000fps each with fast option
  • 내장 메모리 : 64GB, 128GB & 256GB

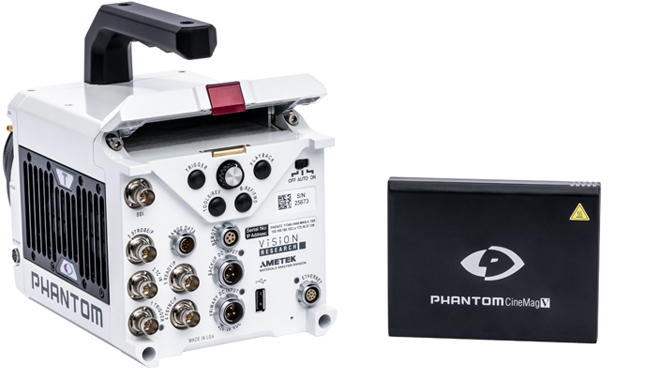

  • 외장 메모리 CineMag Option : 2TB & 8TB, supports auto-save, direct record and video playback
  • On-Camera Controls : 카메라 바디에서 카메라 설정 및 제어, 영상재생 등 가능
  • 셔터속도 : 최소 1㎲ standard / 190ns with Fast option
  • Quantum Efficiency ( %) : 76 color / 80.3 mono(74.1 binned)
  • Max. SNR(dB): 39.8 / 45.5 binned
  • Absolute Sensitivity Threshold(p): 36.0 color / 29.7 mono(77.2 binned)
  • Saturation Capacity(e-): 10,344 color / 9,469 mono(35,581 binned)
  • Temporal Dark Noise(e-): 23.4 / 56.63 binned
  • Dynamic Range(dB): 52.0 / 55.9 binned
  • Internal Mechanical shutter : Standard
  • Image-Based Auto-Trigger : Standard
  • Programmable I/O ports : F-sync, strobe, event, trigger output, ready 등
  • 비디오출력 : 2x 3G HD-SDI / HDMI
  • 메모리 분할 : 최대 64 Partitions
  • PIV를 위한Shutter off mode
  • Lens : Nikon F/G 기본 & C, PL, M42, Canon EF-mount( with electronic access to aperture and focus)옵션
  • Power : 100-240VAC, 280W Power supply included
  • Size : 127x127x203mm, 4.3kg

Resolution(H X V) Standard Binned
1280 x 800 38,040
1280 x 640 47,510
1280 x 384 78,940
1280 x 192 156,710
640 x 384   156,710

1280 x 128

233,330

640 x 256

  233,330

1280 x 64

456,520

640 x 128

  456,520

1280 x 32

772,000 std;
875,000 Fast


640 x 64

  772,000 std;
875,000 Fast




EMVA1288 Report
