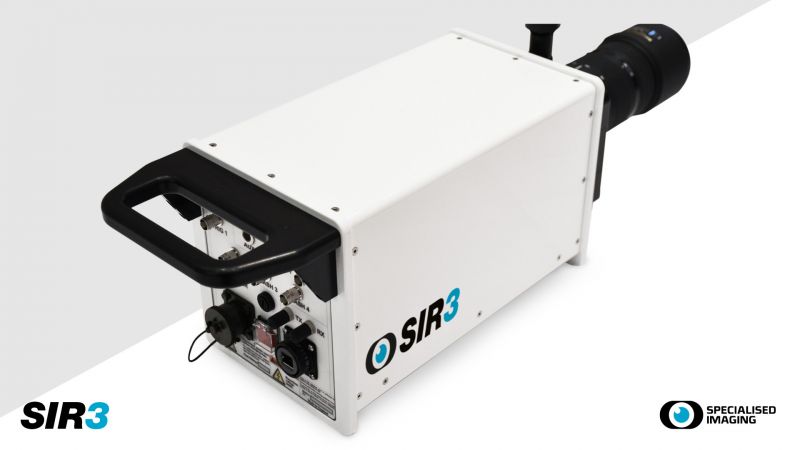

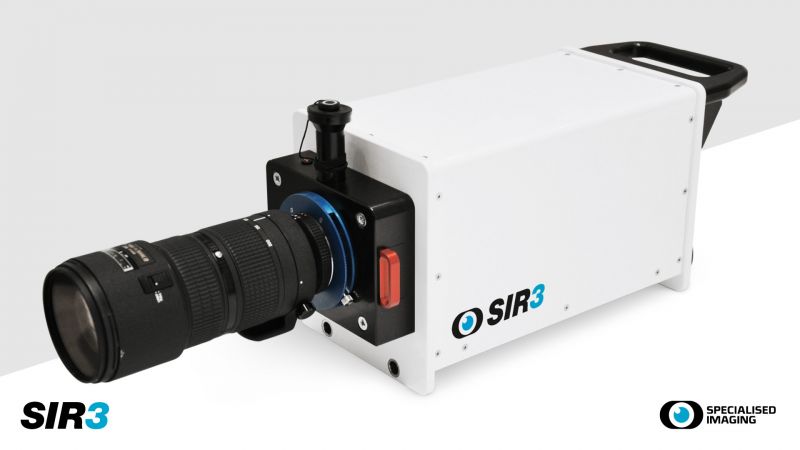

SIR3
최대 4008 × 2688px의 고해상도
가볍고 견고한 소형 이미지증폭기.
사격시험장 및 산업용과 관련된 열악한 실내 및 실외 환경에 적합.

Specialized Imaging의 SIR3 프레이밍 카메라는 100μs 간격으로 최대 2개의 고해상도 이미지를 제공한다. 완전히 유연한 증폭 CCD 센서는 프레임 간 시간, 게인 및 노출을 제어한다.
측정 및 이미지 향상 기능이 포함된 맞춤형 소프트웨어 패키지를 사용하여 포괄적인 트리거링 조정 및 광범위한 출력 신호를 제어한다.
카메라 시리즈는 성공적인 SIR2 시리즈 카메라의 진화입니다. 기술의 발전으로 우리는 이전 제품의 모든 기능을 유지하면서 더 컴팩트하게 만들 수 있었고 이제 기가비트 이더넷 연결 및 광학 뷰파인더로 향상되었다.
SURESHOT 트리거링 시스템과 함께 2개의 개별 전체 해상도 이미지를 획득할 수 있는 기능으로 인해 이 카메라는 분석을 위한 중요한 데이터를 획득하는 데 선택된다.

적용분야
탄도학(Ballistics)
데토닉스(Detonics)
플라즈마(Plasma)
충돌 연구(Impact Studies)
탄성, 균열 전파 및 충격 저항(Elasticity, Crack Propagation and shock resistance)
스프레이 입자 분석(Spray Particle Analysis)



제품특징
  • 단일 또는 이중 이미지 캡처
  • 최대 10.7 메가픽셀 12비트 이미지
  • 가볍고 견고한 구조
  • 100μs까지 완전히 조정 가능한 인터프레임 시간
  • 10ns까지 완전히 조정 가능한 노출
  • 최대 10,000X 게인 조정
  • 조정 가능한 출력 트리거
  • 니콘 렌즈 마운트 피팅
  • 기가비트 이더넷 통신

Specification
Intensifier SIR3-18D SIR3-25D SIR3-40D
Sensor ICX285AL KAI4021M KAI11002M
Active CCD Pixel 1360(H)x1024(V) 2048(H)x2048(V) 4008(H)x2688(V)
Pixel Size 6.45㎛(H)x6.45㎛(V) 7.4㎛(H)x7.4㎛(V) 9㎛(H)x9㎛(V)
Dynamic Range 12 bits 12 bits 12 bits
Intensifier Diameter 18mm MCP 25mm MCP 40mm MCP
Photocathode S25 S25 S25
Phosphor / decay P46/300ns FS/10㎲ FS/10㎲
Input/Output windows Glass/Fibre Glass/Fibre Glass/Fibre
Gain Variable up to 10,000
Lenses Nikon F-mount(ruggedized mounting system)
System Aperture f 2
Shutter Electro-mechanical
Distortion Nominally Zero
Coupling CCD to MCP via F0
Vignetting 3%
Intensity variation Better than 5% across the image
Optical Viewfinder Optional
System Clock 200MHz quartz crystal controlled
Inherent Delay 130ns
Imaging mode Single or Double Image
Exposure modes
(each image)
Single exposure or multiple exposures
(Max. 16 - subject to imaging conditions)
Exposure time 10ns - 10ms in 5ns steps independently variable
Delay to 2nd exposure 100µS - 10mS in 5ns steps
Flash output 20ns to 1ms in 5ns steps independently variable
Separation 30ns to 20ms in 5ns steps independently variable
Camera Control Remote control via Standard 1Gbps Ethernet
Software Custom software compatible with Microsoft Windows Operating
Systems for camera control, image data archiving in various file
formats.
Electrical input Mains 100-240V AC 50-60Hz
Storage temperature -10℃ to +50℃
Operating temperature -5℃ to +40℃
Humidity 10 – 90% RH non condensing
Vibration shock 10 – 40Hz Max. 10g in any direction
Dimension mm(w/d/h) 170x485x193mm
Weights 15kg
