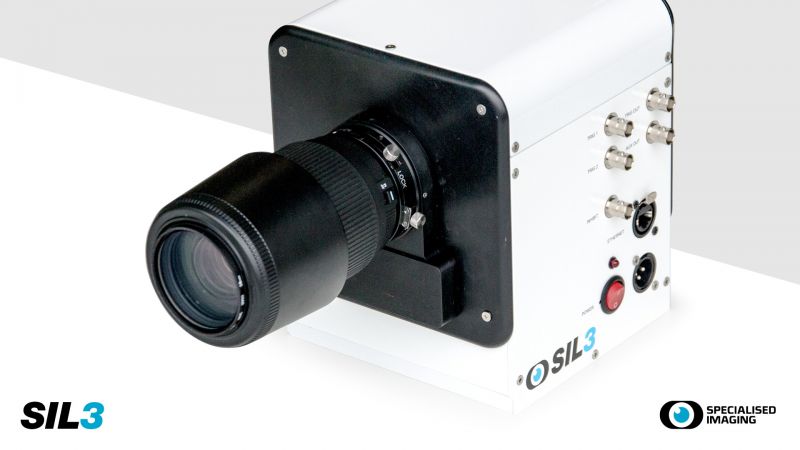

SIL3
Compact image intensifier converter
High gain & High resolution

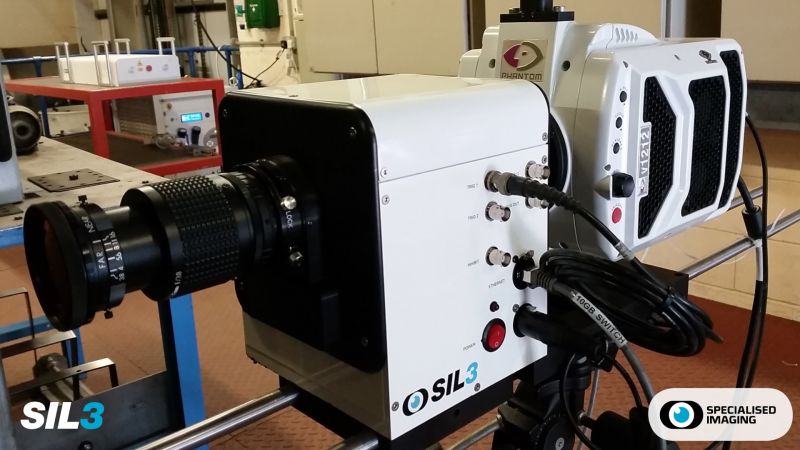

스페셜라이즈드의 렌즈 인텐시파이어는 고속 비디오 및 이미지 컨버터 카메라의 감도를 향상시키기 위해 맞춤형으로 설계된 Gated 이미지 증폭 시스템 Specialized Imaging의 SIL3 Image Intensifier는 거의 모든 고속 비디오, 기존 비디오 또는 스틸 카메라와 동기화할 수 있는 최 첨단 Intensifier이다. 100,000fps ~ 1,000,000fps 범위의 최대 등가 프레임 속도 및 50ns의 최소 게이트(노출) 시간. Intensifier 튜브 옵션 범위에는 출력 창 직경, 형광체 감쇠 시간 및 파장 응답(UV 포함)이 포함되어 모든 카메라에 고유한 향상을 제공한다. 직관적인 맞춤형 제어 소프트웨어를 통해 이더넷을 통한 게인, 게이트/노출 및 지연 조정이 가능하다.


적용분야
연소 연구(Combustion research)
생물학/현미경(Biological/Microscopy)
저조도 머신 비전 시스템(Low-light Machine Vision system)
역학(Mechanics)
발광(Luminescence)
자동차 테스트(Automotive testing)


제품특징
  • 강화기 튜브 옵션 범위
  • 최대 40lp/mm 해상도
  • 고속 비디오 및 표준 카메라를 위한 포괄적인 트리거
  • 25mm 및 40mm 강화 튜브 옵션
  • 50ns까지 완전히 조정 가능한 게이팅 시간
  • 게인 조정 최대 500,000X
  • 니콘 렌즈 마운트 피팅
  • 광학 카메라 커플링
  • 이더넷 통신
  • UV 파장 변환 옵션


Specification
Intensifier SIL40HG50 SIL40NG50 SIL25HG50 SIL25NG50 SIL25HG50-X SIL25HG50-D
Front Window Fused Silica Fused Silica Fused Silica Fused Silica Fused Silica Quartz
Output
Window		 Glass Glass Glass Glass Glass Glass
Photocathode S20 S20 S20 S20 S20 UV Enhanced S20
Output
Phosper		 FS/10㎲ decay FS/10㎲ decay FS/10㎲ decay FS/10㎲ decay P46/300ns decay P46/300ns decay
Input Area
(dia.)		 40mm 40mm 25mm 25mm 25mm 25mm
Spectral
response
(typical)		 15mA/W @ 214nm 17mA/W @ 214nm 15mA/W @ 214nm 20mA/W @ 214nm 20mA/W @ 214nm 20mA/W @ 214nm
55mA/W @ 450nm 55mA/W @ 450nm 48mA/W @ 450nm 53mA/W @ 450nm 53mA/W @ 450nm 53mA/W @ 450nm
17mA/W @ 800nm 10mA/W @ 800nm 17mA/W @ 800nm 17mA/W @ 800nm 17mA/W @ 800nm 17mA/W @ 800nm
Gain(W/W
@ 500nm)		 100,000 10,000 100,000 10,000 70,000 500,000
Limiting
resolution
(Typical)		 22 IP/mm 30 IP/mm 27 IP/mm 40 IP/mm 27 IP/mm 28 IP/mm
Frame Rate
(Max. FPS)		 100,000 10,000 100,000 10,000 1,000,000 1,000,000
Front lens
mount		 F-mount
Optical
Coupling		 F-mount
System Clock 200MHz, quartz crystal controlled
Inherent Delay
(5ns jitter)		 60ns
Exposure time 50ns - DC in 5ns steps independently variable
Inter Exposure
time		 50ns - 25ms in 5ns steps independently variable
Number of
exposures		 Up to 64 in pulsed mode. Unlimited in REP(synchronous) mode
Control
Interface		 Remote control via Standard 100Mbps Ethernet
Software Custom software compatible with Microsoft Windows Operating Systems for control
Electrical input Mains 100-240V AC 50-60Hz
Storage
temperature		 -10℃ to +50℃
Operating
temperature		 -5℃ to +40℃
Humidity 10 – 90% RH non condensing
Vibration shock 10 – 40Hz Max. 10g in any direction
Dimension
mm(w/d/h)		 178x185x197mm
Weights 4.8kg
