ImageIR®4300

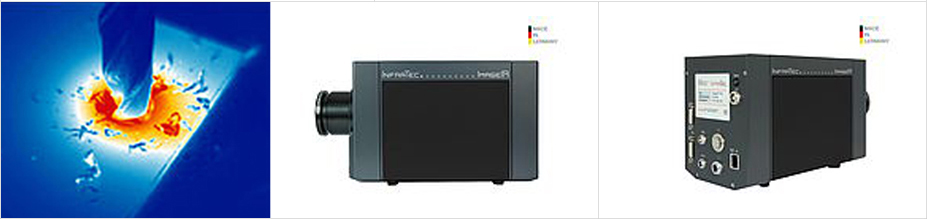

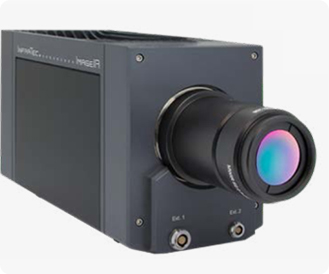

적외선 열화상 카메라, ImageIR®4300

제품
  • • 펙트럼 열화상 측정을 위한 전동 원격제어 필터 휠
  • • 최고의 유연성을 제공하는 분리 가능한 필터와 조리개 바퀴
  • • 정밀 측정을 위한 높은 열 분해능
  • • 어플리케이션 별 구성 및 증가하는 요구에 연속적응이 가능한 모듈식 설계

  • 01 - 오랜 시간 동안 정확하게 측정

    ImageIR® 4300 적외선 카메라 시스템을 이용하여 오랫동안 안정적인 열화상 측정이 가능한 것은 전자 모듈의 열 분리기능으로 신호 수신을 위해서 가장 중요한 광학과 감지기 모듈 작동에서 발생되는 열을 분리해주기 때문이다.

  • 02 - 고품질의 렌즈로 열복사 무손실에 포커스를 두다

    열화상 카메라 분야에서 저온은 곧 낮은 적외선 방사를 뜻하며, 이는 곧 적외선 카메라에 낮은 신호율로 나타난다. 이 때문에 가능한 모든 신호가 사용되어야 한다. 적외선 카메라의 렌즈는 적외선과 접촉하는 첫 부분이므로 매우 중요하다. 방해를 방지하기 위한 반사 방지 필름으로 코팅 된 정밀 렌즈는 전체 적외선 복사가 ImageIR® 4300의 검출기에 집중 되도록 한다.
    이 적외선 카메라 시스템에는 망원 렌즈부터 초소형 렌즈까지 다양한 범위의 렌즈 사용이 가능하다.

  • 03 - 특정 재료측정을 위한 스펙트럼 필터 사용

    적외선 카메라 시스템으로 측정하는 동안 재료 고유 방사율 및 투과율 특성을 고려해야 한다. 스펙트럼 필터의 통합은 특수 측정을 위해 이러한 특성을 사용한다. 예를 들어, 얇은 PE 포일의 스펙트럼 범위는 투명도가 높아서 투과율이 높을 경우 제외될 수 있다. 이와 같이, 오직 호일 자체에 의해 방사되는 방사선만 측정된다. InfraTec은 오랜 경험을 바탕으로 올바른 스펙트럼 필터를 선택하도록 도와준다. ImageIR® 시리즈의 적외선 카메라 시스템은 최대 4 개의 스펙트럼 필터를 수용할 수 있는 원격 제어가 가능한 필터 휠을 통합할 수 있다. 검출기에 가까운 필터 위치는 따뜻한 조리개 효과를 피할 수 있으며 적외선 카메라에서 더 작고 저렴한 필터를 사용할 수 있다.
    • 제품

  • 04 - 자동 조리개 설정으로 온도 측정범위 확장

    ImageIR® 적외선 카메라 시리즈는 통합 조리개 휠을 사용하여 온도 측정 범위를 넓힐 수 있다. 모터식 조리개 휠은 카메라 자체에서 제어할 수 있다. 설정된 측정 범위로 작업하면 적절한 조리개 값이 카메라에 자동 설정된다. 필터 및 조리개 휠이 개별적으로 통합된 경우, ImageIR® 카메라 시리즈는 특정 측정 상황을 처리할 때 특히 유연하다.

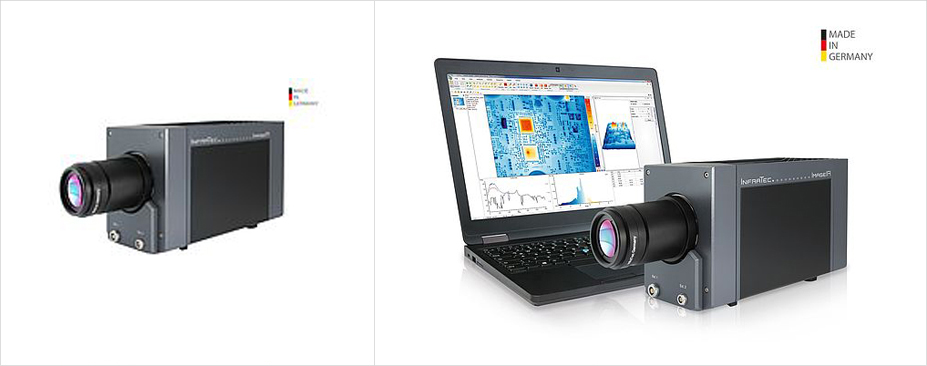

  • 05 - 방사성 데이터를 컴퓨터로 쉽게 전송

    두 가지의 방사선 비례 데이터 형식으로 작업할 수 있고, °C 또는 °F의 온도 데이터로 직접 작업할 수도 있다. ImageIR®의 다루기 쉬운 획득 인터페이스에서 특정 매개변수를 설정하여 최대 2.5 kHz의 프레임 속도로 데이터를 수신한다.

  • 06 - 20mK의 높은 열 분해능 이용한 가장 작은 온도차이 탐지

    ImageIR® 적외선 카메라 시리즈의 열 해상도로 0.02K (30 ° C) 이상의 가장 작은 온도차이를 측정할 수 있다. 좁은 온도 범위의 열 화상 이미지를 세밀한 부분까지 선명하게 보여준다. 다른 적외선 카메라 시스템이 온도 차이를 더 이상 감지 할 수 없는 곳에서도 흥미로운 특징을 찾을 수 있다.
    • 제품

  • 07 - 모듈식 디자인 개념을 사용하여 유연성 향상

    ImageIR® 시리즈는 모듈 개념에 기반을 두고 있으며 전동식 렌즈 또는 고속 셔터와 같은 강력한 구성요소를 지속적으로 업그레이드하고 변경할 수 있다. 이미 기본 구성으로도 응용하게 될 어플리케이션을 가장 잘 지원하는 다양한 검출기들과 같이 제공된다. 이처럼 항상 유연하고 최적의 방식으로 카메라 시스템을 각자의 요구에 맞게 조정할 수 있다.

  • 08 - ImageIR® 4300의 주요 기술사양

    Spectral range (2.0 … 5.5) µm
    Pitch 30 µm
    Detector MCT or InSb
    Detector format (IR pixels) (320 × 256)
    Readout mode ITR
    Aperture f/2.0
    Detector cooling Stirling cooler
    Temperature measuring range (-40 … 300) °C*
    Measurement accuracy ± 2 °C or ± 2 %
    Temperature resolution @ 30 °C Better than 0.02 K
    Frame rate 75 / 265 / 706 Hz
    Window mode Yes* (full frame / sub frame)
    Focus Manual
    Dynamic range 14 bit
    Integration time (1 … 20,000) µs
    Interfaces GigE | HDMI*
    Trigger 1 IN / 1 OUT, TTL
    Tripod adapter 1/4" and 3/8" photo thread, 2 × M5
    Power supply 24 V DC, wide-range power supply (100 … 240) V AC
    Storage and operation temperature (-40 … 70) °C, (-20 … 50) °C
    Protection degree IP54, IEC 60529
    Impact strength/vibration resistance in operation 2 G DIN EN 60068-2-6, 25 G DIN EN 60086-2-27
    Dimensions; weight 241 x 120 x 160) mm*; 3.3 kg (without lens)
    Analysis and evaluation software* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
    * 모델에 따라 위의 규격이 달라질 수 있다.
