ImageIR®9500

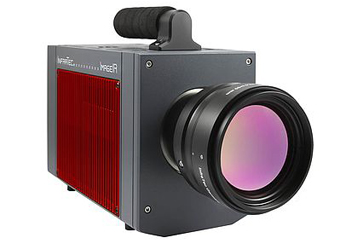

적외선 열화상 카메라, ImageIR®10300

ImageIR® 10300를 이용하여 산업, 과학관련 사용자들은 처음으로 냉각 방식의 카메라의 광자 검출기가 (1,920 × 1,536) IR 픽셀의 이미지를 제공하는 방사형 적외선 카메라를 사용할 수 있다.
제품
  • • 약 3메가 픽셀의 풀 HD 해상도
  • • 10μm 픽셀 피치
  • • 0.03K 이상의 열 해상도
  • • ± 1 ° C 또는 ± 1 %의 측정 정확도
  • • 이전에 없던 이미지 화질로 고속 기록

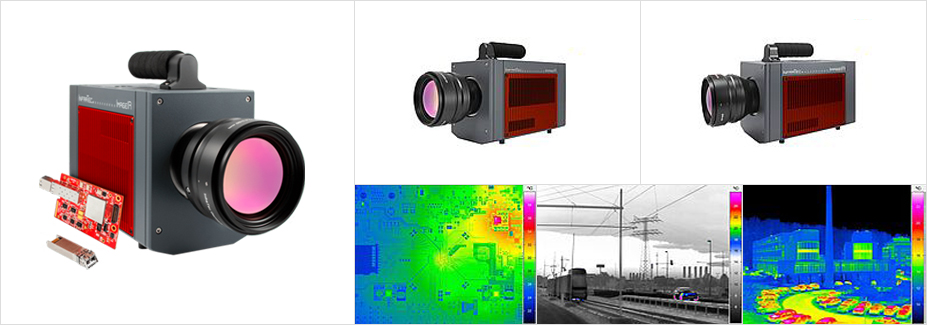

  • 기하학적 거대한 해상도를 갖춘 ImageIR® 10300은 현재 드레스덴에서 생산된 고급 카메라 중 최고의 제품이다. 검출기 형식은 10μm의 작은 피치 치수와 결합하여 측정, 검사 및 감시작업을 이전보다 훨씬 효율적으로 해결할 수 있다. 매우 미세한 구조물을 대규모 표면측정 물체에서 분석해야 하는 모든 곳에서, 사용자는 시간, 노력, 비용을 절약할 수 있다.

  • 01 - 이전에 없던 이미지 화질의 측정 결과

    측정 및 시험 대상물 표면의 온도 분포를 수집하고 표시하기 위해 검출기 형식이 중요한 역할을 한다. ImageIR® 10300의 검출기는 (1,920 × 1,536) IR 픽셀 형식으로 Full HD 화질의 이미지를 제공한다. 따라서, 약 3백만 IR 픽셀은 (640 × 480) IR 픽셀의 감지기 형식을 갖춘 열 화상 카메라 보다 약 10배의 더 많은 개별온도 측정지점을 제공한다. 이 엄청난 정보의 증가로 사용자는 사진화질에 가까운 우수한 열화상 이미지를 얻는다.

  • 02 - 높은 감도에 의해 가장 작은 온도차이 인식

    고감도 검출기와 함께 특별한 일급 및 고휘도 광학장치는 카메라의 탁월한 열 감도를 보증한다. 커다란 조리개는 수신 가능한 방사선의 비율이 증가하여 노이즈가 없이 매우 선명한 열화상 이미지를 제공한다. 그 결과, 이 카메라는 다양한 응용분야에 적합하다. 여기에는 산업 및 과학연구개발 분야의 측정 및 검사작업, 그리고 보안대책 맥락에서의 감시작업을 포함한다.
    • 제품

  • 03 - 트리거 인터페이스 및 소프트웨어를 사용하여 효율적이고 편리하게 작업

    통합된 트리거 인터페이스는 빠른 프로세스를 매우 정확하고, 정확하게 반복적으로 트리거한다. 구성 가능한 2개의 입력 및 출력은 각각 그 이미지와 동기화된 외부 아날로그와 디지털신호를 기록하거나, 외부장치에 대한 디지털 제어신호를 생성하는 역할을 한다. InfraTec에서 개발한 파워풀한 IRBIS®3 소프트웨어 제품군은 복잡한 열화상 조사에서 사용되는 광범위한 분석 및 처리도구를 갖춘 ImageIR® 10300을 지원한다.

  • 04 - 모듈식 시스템으로 유연성 항상 유지

    전체 고급형 카메라 시리즈와 마찬가지로, ImageIR® 10300는 여러 모듈로 구성되어 있다. 이는 사용자 요구에 맞춰서 개별적 적용함에 있어 매우 간단하다. 기본 구성이 설정된 후에도 많은 구성 요소를 변경할 수 있다. 마찬가지로, 모듈식 설계에는 카메라 하우징도 포함한다. 고강도 알루미늄으로 제조되어 크기가 작고 가볍기 때문에 거친 환경에서 사용하기에 적합하다. 인터페이스에는 보호등급을 유지하는 산업용 플러그 커넥터가 장착되어 있다.

  • 05 - 가장 복잡한 측정 및 검사작업 마스터

    측정 대상의 높은 물체 온도 또는 특정 재료 특성은 열화상 시스템을 사용하여 분석하기가 훨씬 더 어려울 수 있다. 이런 경우 때문에, InfraTec은 옵션으로 조리개 휠 및 필터휠이 있는 장비를 제공한다. 이는 전동식으로 카메라 컨트롤러로 작동이 가능하다.

    예를 들어, 물체에서 극히 높은 온도가 측정되면, 조리개가 그에 따라 각 방사선을 약화시킨다. 보정된 측정 범위를 가지고, 이전에 결정된 조리개가 자동 선택되고 이미지 기록을 위해 사용된다.

    측정 대상의 특정 방출 또는 투과 특성으로 작업을 더 어렵게 만들면, ImageIR®의 조리개 휠과 필터 휠에 필터를 장착할 수 있다. 그 결과, 카메라의 사용범위가 스펙트럼 열화상 영역을 포함하도록 확장된다. 이러한 방식으로 얇은 포일로 투과를 방지하고 온도 측정을 위해 순전히 방출된 방사선만 기록한다. 휠은 최대 5개의 스펙트럼 필터 또는 조리개를 위한 공간을 제공하므로, 열화상 시스템은 현장에서 측정과 검사작업에 맞추어 조정할 수 있다.
    • 제품

  • 06 - ImageIR® 10300의 주요 기술사양

    Spectral range (3.6 … 4.9) μm
    Pitch 10 µm
    Detector InSb
    Detector format (IR pixels) (1,920 × 1,536)
    Image format with opto-mechanical MicroScan (IR pixels) (2,560 × 2,048)
    Readout mode ITR / IWR
    Aperture f/2.0
    Detector cooling Stirling cooler
    Temperature measuring range (-40 … 1,200) °C
    Measurement accuracy ± 1 °C or ± 1 %
    Temperature resolution @ 30 °C Up to 0.035 K / Up to 0.022 K in high-speed mode
    Frame rate Up to 113 / 216 / 396 / 1,915 Hz High-speed mode: up to 400 / 692 / 1,088 / 2,493 Hz
    Window mode Yes
    Focus Manually, motorised or automatically*
    Dynamic range 13 bit
    Integration time (1 … 20,000) µs
    Rotating aperture wheel * Up to 5 positions
    Rotating filter wheel * Up to 5 positions
    Interfaces 10 GigE | HDMI*
    Trigger 3 IN / 2 OUT, TTL
    Analog signals*, IRIG-B* 2 IN / 2 OUT, yes
    Tripod adapter 1/4" and 3/8" photo thread, 2 × M5
    Power supply 24 V DC, wide-range power supply (100 … 240) V AC
    Storage and operation temperature (-40 … 70) °C, (-20 … 50) °C
    Protection degree IP54, IEC 60529
    Impact strength/vibration resistance in operation 2 G DIN EN 60068-2-6, 25 G DIN EN 60086-2-27

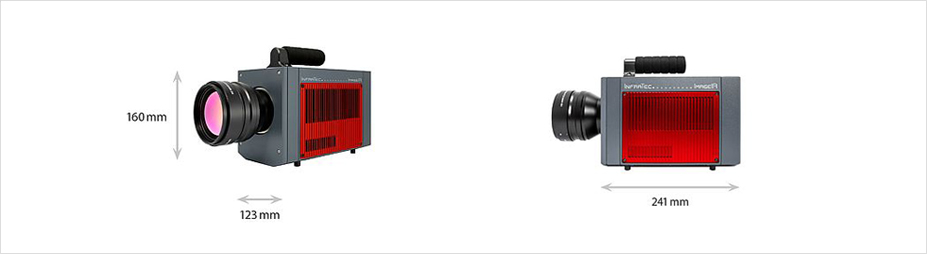

    Dimensions; weight (241 × 123 × 160) mm; 4.7 kg (without lens)
    Further functions High-speed mode*, Multi Integration Time*
    Analysis and evaluation software* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
    * 모델에 따라 위의 규격이 달라질 수 있다.
