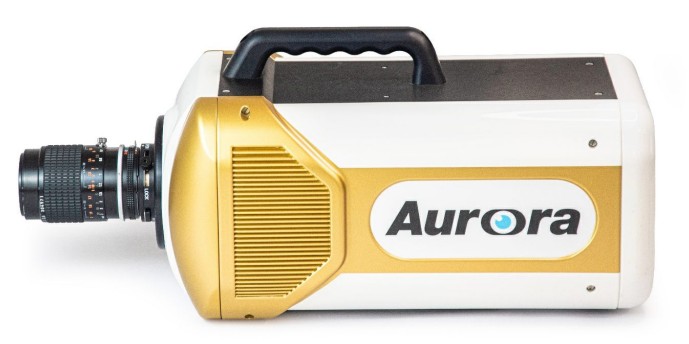

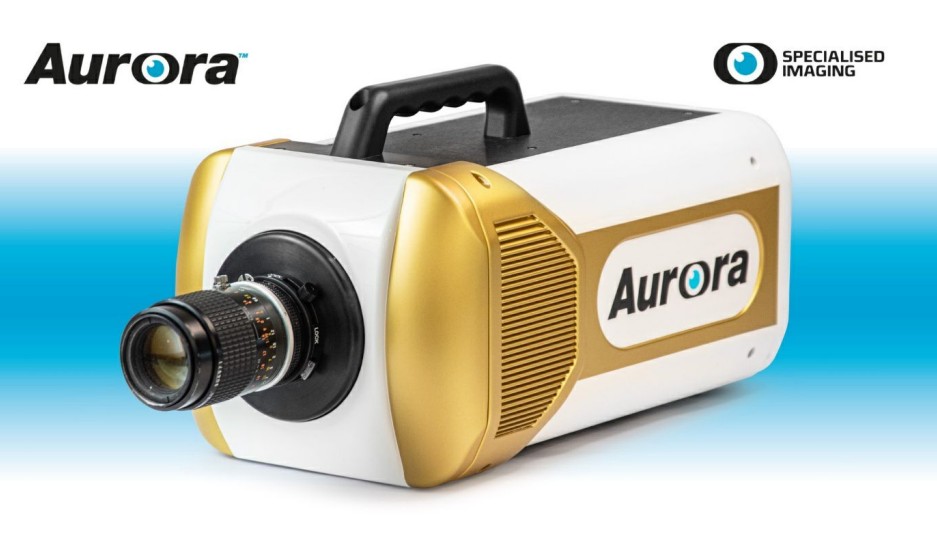

Aurora
5 백만장, 1 천만장, 2 천만장 촬영속도 제공
900 x 740pixel, 10-bit sensor resolution
180/360 images, 25ns minimum exposure
비디오기술의 유연성이 결합된 최고의 고속 비디오 카메라
No GHOSTING, Minimal Blink, No PLS !




영국의 초고속카메라 제조사인 Specialised Imaging Limited 제품인 AURORA 는 최신 초고속 비디오 카메라로, 비디오 카메라의 유연성과 프레임 카메라에서만 가능한 속도/해상도를 결합시킨 특수형 초고속카메라이다. 독창적인 맞춤형 설계 센서는 풀 해상도(900x740)에서 초당 최대 2 천만 장의 이미지를 캡처하는 속도에서 180 장의 이미지를 제공한다. 그리고 900x370 픽셀 해상도에서 초당 최대 2 천만 장의 이미지를 캡처하는 속도에서 360 장의 이미지를 제공한다. 고속 비디오 카메라의 특징처럼, AURORA 는 다른 KIRANA, AURORA 또는 레이저와 같은 외부 장치와 프레임 동기화가 가능하며, AURORA 초고속카메라는 이벤트 발생 전에 녹화를 시작하고 이벤트 시작 전, 이벤트 진행 중 또는 이벤트가 끝난 후에 트리거가 가능하다.


적용분야
연소 연구 (Combustion research)
생물학/현미경 (Biological/Microscopic)
탄도학 (Ballistics)
폭발학 (Detonics)
파괴 역학 (Fracture Mechanics)
캐비테이션 및 다상 유동 (Cavitation and Multiphase flow)
재료 연구 시험 (Materials research testing)
항공우주(Aerospace)
디지털 이미지 상관관계(Digital Image Correlation)
쉴리렌 이미징 (Schlieren imaging)
PIV(Particle Image Velocimetry)


제품특징
  • 초당 최대 20 백만장 캡처 속도
  • 최대 25ns 노출 속도 조절
  • 최대 해상도 900 x 740 에서 180 이미지 제공
  • 해상도 900 x 370 에서 360 이미지 제공
  • 이벤트 전후 이벤트 중 트리거
  • 외부 동기화
  • 니콘 렌즈 마운트
  • 기가비트 이더넷 통신
  • 컴팩트하고 견고한 디자인





Specification
카메라 Aurora 5M Aurora 10M Aurora 20M
Frame rate(FPS) Up to 5M fps Up to 10M fps Up to 20M fps
Min. Exposure time 25ns
Trigger mode Start on Trigger, Stop on Trigger (User defined post trigger frames)
Lenses Nikon F-Mount
Shutter Electro-mechanical
Distortion Zero
Sensor µCMOS – BSI(Patented Technology)
Number of Active Pixels Number of Frames 900(W) x 740(H)
180 frames		 900(W) x 370(H)
360 frames
Pixel size 30㎛
Digitisation 10bits
System Clock 200MHz quartz crystal controlled
Trigger(2 off) Electrical signal, Threshold variable from ±25V, Maximum Input level 50V, Integrated velocity timing system, Positive or Negative polarity, Make/Break 50Ω or 1KΩ termination
Video Out XVGA
Aux Out (x4)(BNC) FSync or user programmable pulse width and position for strobe/laser Illumination sources. TTL into 50Ω.
Sync In Input to allow the synchronization of two cameras in Master-Slave configuration
Camera Control Remote control via Standard 1Gbps Ethernet
Software Custom software compatible with Microsoft Windows Operating Systems for control and data archiving in various file formats
Electrical input Mains 100-240V AC 50-60Hz
Saved Image Format TIFF, JPEG, AVI or RAW
Storage temperature -10℃ to +50℃
Operating temperature -5℃ to +40℃
Humidity 10 – 90% RH non condensing
Vibration shock 10 – 40Hz Max. 10g in any direction
Dimension mm(w/d/h) Head: 228x420x190mm (without lens) Power supply: 195x395x195mm (inc. handle)
Weights Head: 10.6kg (without lens) Power supply: 4.8kg
Tripod Mounting 3/8 – 16 UNC Female in base
