Phantom C980

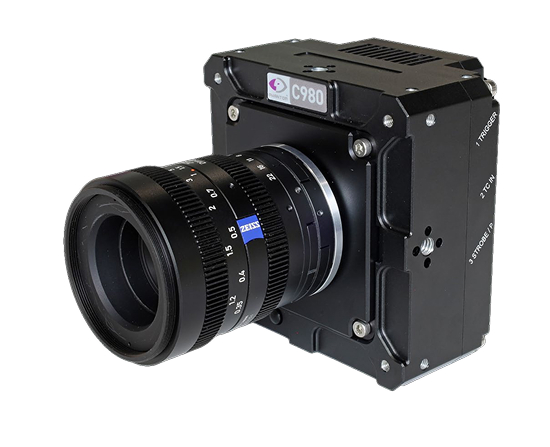

“Phantom C980 고속카메라는 더욱 정밀하고 세밀한 분석이 필요 한 분야에서 뛰어난 성능을 제공하는 고속촬영 시스템입니다. 8메가픽셀의 4/3인치 BSI 센서는 넓은 화각에서 미세한 구조까지 선명하게 표현하며, 3840×2160 풀해상도에서 초당 최대 1,180장의 이미지를 촬영하여 정밀 측정이 필요한 실험환경에서 매우 뛰어난 선명도를 제공하며, 완전 독립형 설계로 모든 기능을 하나의 시스템(Standalone)으로 통합시켰습니다.
그리고 Phantom C980 고속카메라의 표준 마운트에는 Canon RF 마운트와 C-마운트를 제공하고, Adapter를 이용할 경우, Canon EF와 F-마운트를 사용할 수 있습니다. Phantom C980에 처음 도입하는 Canon RF 마운트는 전자식 조리개 및 초점 제어기능을 지원하여 최신 광학 장치를 효율적으로 활용할 수 있습니다. Phantom C980 고속카메라는 Phantom C시리즈 중 가장 높은 해상도를 제공하며, 고난도 PIV 분석, 재료 시험 및 생명과학 연구에 적합하도록 설계되었습니다.”



적용분야
  • ① PIV / 유체역학

    PIV(입자속도분석)
    Spray Analysis (분무분석)
    Combustion(연소)
    Flow Visualization(유동 가시화)

  • ② 충돌실험

    Kinematics(운동학)
    Motion Tracking(모션추적)

  • ③ 국방 / 탄도

    Projectile Tracking(발사체 추적)
    Flight Analysis(비행분석)
    Impact Observation(충돌관찰)
    Long distance telephoto lens utilization (장거리 망원렌즈 활용)

  • ④ 소재시험

    Crack Initiation(균열발생)
    Fracture(파괴)
    Deformation(변형)
    Failure Analysis(파괴분석)

  • ⑤ 생체역학

    Biomechanics(생체역학)
    Sports Science(스포츠 과학)
    Microscopy(현미경학)
    Life Science(생명과학)



모든 프레임에서 더 많은 정보 획득 및 저장
Phantom C980 고속카메라의 8메가픽셀, 4/3인치 BSI센서를 탑재함으로써 공간적으로 세부 정보가 필요한 응용분야에서 사용하기에 매우 적합한 시스템입니다. 기존 고속카메라 보다 더 커진 센서와 높은 픽셀 수를 통해 더 넓은 화각과 프레임마다 측정 가능한 더 많은 데이터 포인트를 제공하여, 정확한 분석에 필요한 미 세한 구조를 유지하면서도 더욱 넓은 영역을 한번에 촬영할 수 있습니다. 첨단 BSI CDS 아키텍처는 5e- 미만의 Read Noise를 구현하여 조명이 어려운 열악한 환경에서도 깨끗하고 선명한 이미지를 제공합니다.

· 최대 공간 해상도와 더 넓은 FOV(Field of View) :
Phantom C980 고속카메라는 22mm 4/3인치 센서에 8메가픽셀의 고해상도를 구현하여 고정밀 측정에 필요한 미세한 형상과 밀집된 입자 분포를 세밀하게 표현합니다. C980이 제공하는 대형 센서를 통해 한 프레임에 더 넓은 장면을 촬영할 수 있어 필요한 카메라 수를 줄이고 더 넓은 범위를 확보하며 각 이벤트에 대한 더욱 풍부한 정보를 제공합니다. 이 고속카메라만의 BSI CDS 센서는 저조도 및 고대비 환경에서도 선명도를 유지하여 신뢰할 수 있는 측정 데이터를 제공합니다.


다양한 렌즈 활용성 및 뛰어난 유연성

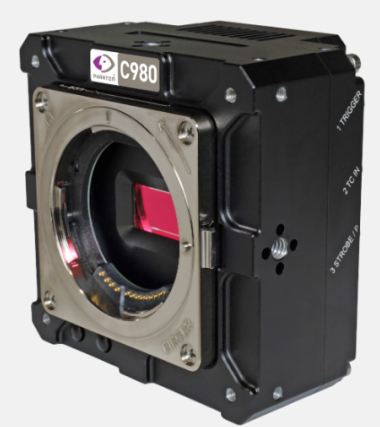

Phantom C 시리즈 고속카메라의 표준 마운트는 C-마운트 및 Canon RF-마운트 중에 선택할 수 있습니다. Canon RF 마운트는 전자식 렌즈 제어 기능이 있는 마운트로 렌즈 설정을 손쉽게 조작할 수 있으며, 다양한 어댑터를 지원하여 특수 렌즈 및 기존 광학 렌즈까지 폭넓게 활용할 수 있도록 하였으며, C 마운트 및 시중에서 판매되는 SLR 렌즈 어댑터와 호환되어 활용도가 매우 높습니다. 또한 Phantom C 시리즈 고속카메라는 완전 독립형 설계로 별도의 외부 컨트롤러 없이도 최신 이미징 플랫폼에 맞는 다양한 광학 시스템을 구성할 수 있습니다.

다양한 광학장치에 이용가능 : M42×1.0, M42×0.75 및 EF/F마운트 어뎁터를 지원하며, C-마운트 하우징 변형을 통해 현미경, 망원 및 특수 광학 장비에 맞춰 카메라를 적용할 수 있습니다.

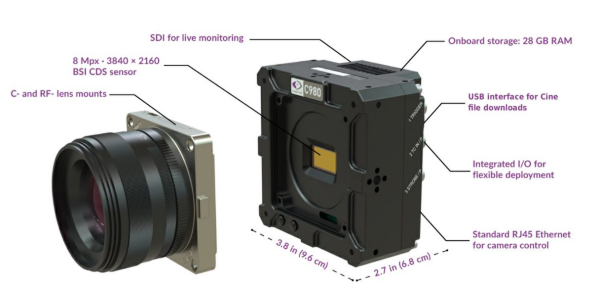

독립형 설계: 프로그래밍 가능한 I/O, 3G-SDI 출력, IRIG-B 타임코드 및 표준 RJ45 이더넷을 제공해 별도의 외부 연결장비 없이도 카메라를 독립적으로 운용할 수 있습니다.


최고 수준의 해상도, 현장 사용에 최적화된 설계
Phantom C980 고속카메라는 8메가픽셀 BSI센서 탑재에 컴팩트한 크기인 96×96×68mm와 0.6 kg의 가벼운 본체 덕분에 실험대, 테스트 스탠드 및 멀티 카메라 시스템에 쉽게 설치할 수 있으며, 실제 실험 환경에서도 안정적으로 사용 할 수 있을 만큼 견고하게 설계되었습니다. 저소음 촬영 모드를 지원하는 액티브 쿨링 시스템은 장시간 촬영이나 고부하 환경에서도 안정적인 성능을 유지합니다.

· 견고하고 편리한 카메라 설치
Phantom C980 고속카메라는 30G 작동 충격 등급으로 매우 견고한 고속 촬영 장비면서 카메라의 모든 면에 표준 1/4-20 및 M4 마운팅 포인트를 제공하여 현장 및 실험실 환경에서 안정적인 배치 및 설치가 가능합니다.

· 동기화 및 정확한 데이터 획득
Phantom C 시리즈 고속카메라는 F-SYNC 또는 IRIG-B 타임코드를 통한 외부 동기화 기능을 갖춘 Programmable I/O이 내장되어 있어 다른 장비와의 동기화를 보장하고 테스트 전반에 걸쳐 반복적인 촬영을 통해 정확한 데이터를 획득하는데 매우 유연한 고속촬영 장비입니다.

· 전송 및 저장의 간소화
최대 63개의 멀티 시네 파티션을 지원하는 28GB 카메라 메모리와 Cine 파일을 플래시 드라이브로 직접 전송할 수 있는 통합 USB-A 포트를 제공함으로써 대용량의 영상 파일을 촬영 즉시 고객이 원하는 안전한 저장장치로 전송 및 저장이 가능합니다.

간편한 모션분석 처리방식
더 많은 디테일을 보여주는 고해상도
4/3인치 센서에 8메가픽셀의 높은 해상도를 구현하여 미세한 구조적 세부 정보를 확인할 수 있으며, 더 넓은 장면을 촬영하여 미세한 움직임까지 측정 가능한 데이터를 획득할 수 있습니다.

· 모션 블러 최소화
Phantom C980 고속카메라는 최소 2µs의 빠른 글로벌 셔터 노출로 고속 움직임을 블러없이 포착할 수 있으며, 셔터 오프(frame-straddling) 모드를 통해 정밀한 PIV 이미지를 획득하고 넓은 고해상도 영역에서 입자 영상 유속계(PIV)를 정밀하게 수행할 수 있습니다.

· 촬영부터 분석까지의 통합된 시스템
Phantom 고속카메라를 구매할 경우 기본적으로 PCC(Phantom Camera Control) 소프트웨어를 제공합니다. PCC는 카메라를 제어하여 이미지 캡쳐, 저장, 재생, 편집 등 다양한 기능이 포함되어 있습니다. 그리고 PCA(Phantom Cine Analysis)라는 이미지분석 프로그램을 제공하고 있으며, 이 장치는 Phantom Cine 원본파일에 있는 데이트를 이용해서 속도 등을 분석해주는 소프트웨어입니다. 고객이 요구하는 경우 SDK 지원도 가능합니다.

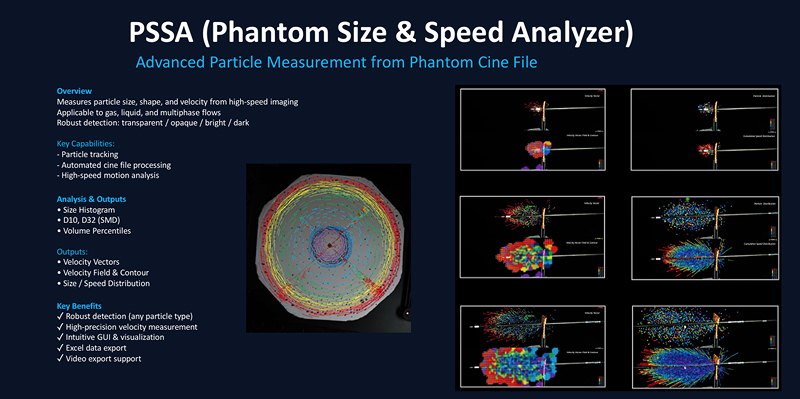

이와 더불어 Phantom를 구매하는 고객에게 코미가 개발한 PSSA(Phantom Size & Speed Analysis) 입자 크기 및 속도분석 소프트웨어까지 제공함으로써 이미지 획득부터 영상 처리 및 데이터 분석까지 원활한 워크플로우가 가능합니다.

원본 데이터에 의한 정확한 분석
Phantom 고속카메라로 촬영된 RAW .cine 파일에는 모든 픽셀을 그대로 보관하고 있기 때문에 정확하고 정밀한 원본 데이터를 확보할 수 있으며, 고속 촬영 이후 중요한 분석을 위해서 그 데이터를 바로 사용할 수 있으며, 통상적인 동영상 파일 및 이미지로의 변환도 가능합니다.

제품특징
  • 풀해상도 : 3,840 × 2,160 pixels at 1,180fps / 8.2 메가픽셀 / BSI 센서와 CDS 기술 적용.
  • 픽셀 비트 심도 : 12bit
  • 픽셀사이즈 : 5 µm
  • 센서 크기 : 22mm, 4/3" 포맷
  • 최대 촬영속도 : 50,820fps at 1,920 × 24
  • 내장 메모리 : 28GB
  • USB-A port 를 통해 대용량 Cine 파일(고속촬영 영상파일)을 상용 SSD 로 바로 저장 가능.

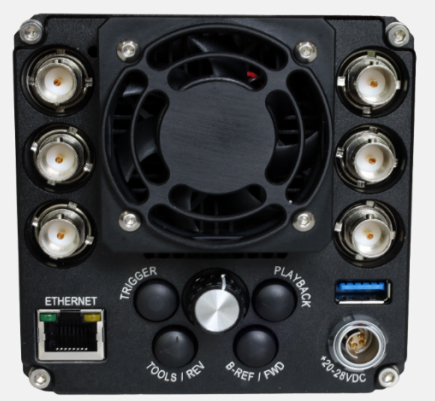

  • On-Camera Controls : 카메라 바디에서 메뉴 설정, Trigger, Play, Save 및 카메라 상태 확인 가능
  • 셔터속도 : 2㎲
  • Quantum Efficiency ( %) : 71% Mono / 62.2% Color
  • Max. SNR(dB): 37.6 dB
  • Absolute Sensitivity Threshold(p): 4.67p Mono / 4.66p Color
  • Saturation Capacity(e-): 5,973e⁻ Mono / 5,955e⁻ Color
  • Temporal Dark Noise(e-): 4.11e⁻
  • Dynamic Range(dB): 61.88dB
  • Programmable I/O ports : Trigger, Timecode, Strobe, Event, F-SYNC 등 지원
  • 비디오출력 : 3G-SDI via Full size BNC
  • 메모리 분할 : 최대 63 Partitions
  • PIV 를 위한 Shutter off mode
  • Lens : C Mount 와 RF lens Mount 제공(전자식 Aperture & Focus 제어), RF Mount 를 통해 FMount 가능
  • Power : 100-240VAC / 40W Power Supply
  • Size : 96 × 96 × 68mm, 0.6kg
  • 8.2메가픽셀 3840x2160 해상도에 초당 최대 1,180장 촬영
  • USB-A port에서 대용량 SSD drives로 고속영상을 바로 저장
  • PIV, 유체역학, 국방, 탄도, 소재시험, 생명역학 등에 매우 유용함.

Resolution(H X V) Standard

3840 × 2160

1,180

3840 × 1680

1,510

3840 × 804

3,100

2560 × 2160

1,180

2560 × 1680

1,510

2560 × 1260

2,000

2560 × 1080

2,330

2560 × 720

3,450

2560 × 480

5,090

2560 × 228

10,130

2560 × 72

26,130

2560 × 24

50,820

1920 × 1920

1,320

1920 × 1260

2,000

1920 × 1080

2,330

1920 × 360

6,670

1920 × 228

10,130

1920 × 24

50,820
