ImageIR®9300

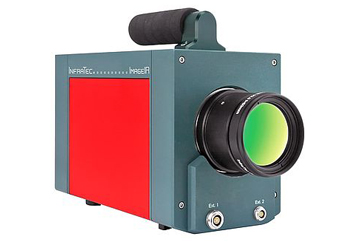

적외선 열화상 카메라, ImageIR®9300

고급 적외선 카메라 ImageIR® 9300은 고급 ImageIR® 시리즈 중 최상위 제품
제품
  • (1,280 × 1,024) IR 픽셀의 냉각 FPA 광자 검출기
  • 1000분의 1초의 매우 짧은 통합시간
  • 스냅샷 검출기, 내부 트리거 인터페이스
  • 최대 0.025 K의 열 해상도
  • 01 - 트리거와 프로세스 인터페이스 통합

    카메라 시리즈 ImageIR®에는 스냅샷 검출기와 내부 트리거 인터페이스가 장착되어 있다. 이는 고정밀 트리거를 반복하도록 한다.
    카메라를 작동하거나 외부 장치에 대한 디지털 제어 신호를 생성하기 위해 두 개의 개별 입출력을 사용한다. 데이터 스트림의 디지털 채널 2개는 해당 트리거 입력으로 동시에 일어나게 기록할 수 있다. 프로세스 인터페이스 IRBIS® 3 프로세스와 연결하여 추가로 디지털 및 아날로그 입력과 출력을 가능하다. 또한, 추가 정보는 이미지와 함께 직접 저장된다.
  • 02 - 방사성 데이터를 컴퓨터로 쉽게 전송

    두 가지의 방사선 비례 데이터 형식으로 작업할 수 있고, °C 또는 °F의 온도 데이터로 직접 작업할 수도 있다. ImageIR® 9300 시리즈의 다루기 쉬운 획득 인터페이스에서 특정 매개 변수를 설정하여 데이터를 수신한다.
  • 03 - (1,280 × 1,024) 적외선 픽셀의 기하학적 최고 해상도를 사용한 측정오류 방지

    이 카메라는 (1,280 × 1,024) IR 픽셀 형식을 갖춘 냉각 방식의 포컬 플레인 어레이 광자 검출기를 갖추고 있다. 0.025 K (25 mK)의 탁월한 열 해상도, 106 Hz의 매우 높은 촬영속도와 마이크로 초의 아주 짧은 통합시간과 결합하여, 이 카메라는 완전히 새로운 응용범위를 제공한다.
  • 제품

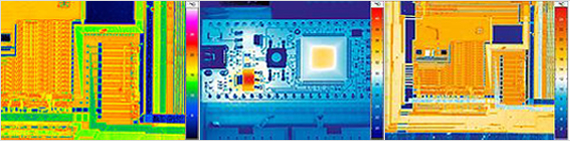

  • 04 - 25 mK의 높은 열 해상도 사용으로 가장 작은 온도차 탐지

    ImageIR® 적외선 카메라 시리즈의 열 분해능으로, 25 mK (30 ° C) 의 가장 작은 온도차를 측정할 수 있다. 좁은 온도범위의 열 화상 이미지를 세밀한 부분까지 매우 선명하게 표시한다. 다른 적외선 카메라 시스템이 온도 차이를 더 이상 감지 할 수 없는 곳에서도 흥미로운 특징을 찾을 수 있다.
  • 05 - 유연성 향상을 위한 모듈식 개념의 이점을 택하다

    산업에 적합한 봉인된 고강도 알루미늄 합금 카메라 하우징은 매우 탄탄하여 가장 거친 조건에서 조차 민감한 센서와 전자 장치를 보호한다. 그리고 무게는 놀랍도록 가볍다. 모듈식 설계는 응용 분야별 구성을 가능하게 하고, 나중에 다양한 요구에 적용시킬 수 있다. 인터페이스에는 보호온도를 유지하기 위해 푸시온 (push-on) 커넥터가 장착되어 있다.
  • 제품
  • 06 - 강력한 출력 향상을 위한 10 GigE 인터페이스

    고급형 카메라 ImageIR®의 새로운 10기가 이더넷 인터페이스는 InfraTec에서 특별히 개발한 NIC로 매우 빠른 전송 표준을 연다. 이는 SFP + 라고 하는 변경하기 쉬운 광학 또는 전기 송수신기 모듈에 의해 작동한다. (1,280 × 1,024) IR 픽셀 검출기를 장착된 ImageIR® 9300의 모든 모델에서, 최대 106Hz의 풀 프레임 모드에서 전송속도가 제공한다. 사용자는 대량의 데이터를 컴퓨터로 쉽고 확실하게 전송/저장할 수 있다. 다른 10 GigE 광섬유 SFP+ 송수신기는 전자기 간섭에 동일한 저감도로 최대 10km의 전송범위를 허용한다. 일치하는 표준 SFP는 기존의 GigE 인터페이스와의 호환성을 보장한다. 이 결합을 통해 기존 시스템에 새로운 10기가 이더넷 인터페이스로 카메라를 쉽게 사용할 수 있으나 전송속도는 느려진다.
  • 07 - ImageIR® 9300의 주요 기술사양

    Spectral range (2.0 … 5.7) µm
    Pitch 15 µm
    Detector InSb
    Detector format (IR pixels) (1,280 × 1,024)
    Readout mode ITR / IWR
    Aperture f/2.0 or f/4.6
    Detector cooling Stirling cooler
    Temperature measuring range (-40 … 1,500) °C, up to 2,000 °C*
    Measurement accuracy ± 1 °C or ± 1 %
    Temperature resolution @ 30 °C 0.025 K
    Frame rate Up to 106 / 200 / 390 / 3,200 Hz
    Window mode Yes
    Focus Manual, motorised or automatically*
    Dynamic range Up to 16 bit*
    Integration time (0.5 … 18,000) µs
    Rotating aperture wheel * Up to 5 positions
    Rotating filter wheel * Up to 5 positions
    Interfaces GigE | 10 GigE* | 2× CAMLink* | HDMI*
    Trigger 3 IN / 2 OUT, TTL
    Analog signals*, IRIG-B* 2 IN / 2 OUT, yes
    Tripod adapter 1/4" and 3/8" photo thread, 2 × M5
    Power supply 24 V DC, wide-range power supply (100 … 240) V AC
    Storage and operation temperature (-40 … 70) °C, (-20 … 50) °C
    Protection degree IP54, IEC 60529
    Impact strength/vibration resistance in operation 2 G DIN EN 60068-2-6, 25 G DIN EN 60086-2-27

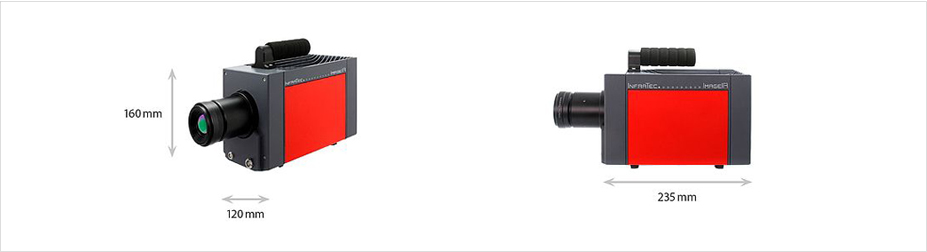

    Dimensions; weight (235 × 120 × 160) mm*; 4.0 kg (without lens)
    Further functions Multi Integration Time*, HighSense*
    Analysis and evaluation software* IRBIS® 3, IRBIS® 3 view, IRBIS® 3 plus*, IRBIS® 3 professional*, IRBIS® 3 control*, IRBIS® 3 online*, IRBIS® 3 process*, IRBIS® 3 active*, IRBIS® 3 mosaic*, IRBIS® 3 vision*
    * 모델에 따라 위의 규격이 달라질 수 있다.
