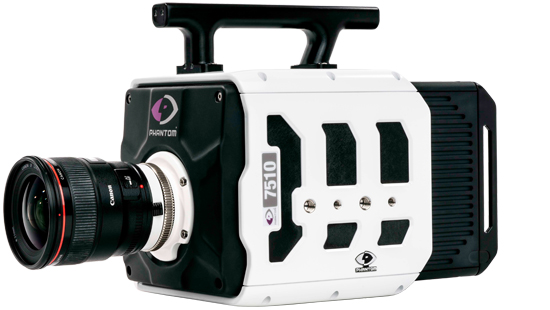

Phantom TMX7510
혁신적인 차세대 기술을 탑재한 새로운 초고속카메라 !
1280x800의 풀해상도에 최대 초당 76,000장 촬영
640x128에 초당 875,000장, 최대 1,750,000장 촬영
Exposure index range : Mono 40,000 - 200,000; color 12,500 - 62,500
최대 512GB RAM & 8TB CineMagV 저장장치
최대 75Gpx/sec 데이터 처리속도 제공
10GB 이더넷 & On-camera controls



적용분야
모든 국방 및 발사체관련, PIV, 투명유체흐름, 산업체, 연구소, 대학교 실험실 등



1280 x 800 풀해상도에 최대 76,000PPS 촬영
Phantom TMX 7510은 기술혁신에 차세대 기술을 탑재하여 초고속에서도 고화질의 영상을 획득할 수 있는 가장 혁신적인 초고속카메라이다.

이 Phantom TMX 7510 고속카메라는 기존 방식의 카메라 바디 형식을 벗어나서 새롭게 설계된 고속카메라이며, 풀해상도 1280x800에 최대 초당 76,000장을 촬영하며, 해상도 축소 시 최대 초당 1,750,000장을 촬영한다. 이 고속카메라는 차세대 고속카메라로써 Binning 모드에서는 표준모드 보다 2배 높아진 수직해상도에서 빠른 속도로 촬영이 가능하여 고화질의 영상을 획득할 수 있다.

이 고속카메라는 비전리서치가 개발한 세계 최초의 BSI(Back Side Ilumination) 센서를 사용하여 매우 높은 자연 광감도 제공함으로써 화질에는 영향을 주지 않고 높은 속도로 촬영이 가능하도록 개발되었다.

BSI 기술이 적용된 TMX 7510 고속카메라는 1280x800 와이드한 풀해상도에서 초당 76,000장 이상을 제공할 수 있어서 77기가픽셀의 높은 데이터 처리속도를 제공한다. 속도를 줄일 경우 초당 770,000장 이상 고속 촬영이 가능하며, Fast 모드에서는 95ns 노출시간에 최대 초당 1,750,000장을 고속촬영한다.

비전리서치에서 개발한 Back Side Illuminated 센서를 사용함으로써 Phantom TMX 7510 고속카메라는 입사광을 방해하는 핵심 요소를 센서 뒷면으로 이동시켜서 더 많은 빛이 각 픽셀에 도달하도록 하여 광 감도와 QE가 향상되었다.

팬텀 TMX 7510 고속카메라는 1280x192 해상도에서 초당 300,000장이상을 고속 촬영할 수 있으며, 비닝모드로 전환할 경우, 수직해상도를 2배로 증가시킨 640x384 해상도에서 초당 300,000장이상을 고속촬영한다.


12비트 센서
Phantom TMX 7510 고속카메라는 12비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨과 아주 미세한 부분까지 고속촬영이 가능하다. 고속카메라의 경우 고속으로 초당 대용량의 영상을 촬영하기 때문에 카메라가 제공하는 메모리의 용량은 매우 중요하다. 이 TMX 7510 고속카메라는 128GB, 256GB, 512GB의 3가지 내장 메모리를 제공하면서, 별도로 2TB or 8TB Phantom CineMag 저장장치까지 선택할 수 있으면서, 기본적으로 10GB 이더넷까지 제공되기 때문에 고화질의 대용량의 데이터를 카메라 메모리에서 저장매체로 직접 빠른 다운로드를 할 수 있고, 카메라 메모리 혹은 전용 CineStation에서 Offroad를 할 수 있다.

다른 Phantom 고속카메라와 마찬가지로 TMX 7510는 다양한 렌즈 선택이 가능하며, Nikon F/G 마운트를 기본으로 제공하며, PL, C, M42, Canon EOS 마운트 등 사용하고자 시험 분야에 맞춰서 렌즈를 선택하면 된다.

Phantom 고속카메라는 카메라와 같이 제공되는 PCC를 이용하여 밝기, 게인, 감마, 채도, 화이트밸런스 등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각도 및 각속도 등의 기본적인 계측 및 분석을 지원한다.


제품특징
  • 풀해상도 : 1280 x 800 pixels at 76,000pps / 세계 최초 1메가픽셀 BSI 센서
  • 픽셀 비트 심도 : 12bits
  • 픽셀사이즈 : 18.5µm / 37 µm Binned
  • 해상도 연속 조정(CAR) : 기본 256 x 32 크기로 증가 / 128x64 in Binned mode
  • 최대 촬영속도 : 1,750,000fps at 1280 x 32 / 640x64 in Binned mode
  • 내장 메모리 : 128GB, 256GB & 512GB
  • 외장 메모리 CineMag Option : 2TB, 8TB, supports auto-save, direct record and video playback
  • On-Camera Controls : 카메라 바디에서 카메라 설정 및 제어, 영상재생 등 가능
  • ISO(ISO12232 기본) : 40,000 D 흑백, 12,500 D 칼라 (50,000 흑백/ 12,500칼라 binned mode)
  • Exposure Index Range : 40,000 - 200,000 흑백; 12,500 - 62,500 칼라
  • 셔터속도 : 최소 1㎲ standard / 95ns Fast option
  • Internal Mechanical shutter : Standard
  • Image-Based Auto-Trigger : Standard
  • Programmable I/O ports : F-sync, strobe, event, trigger output, ready 등
  • 비디오출력 : 2x 3G HD-SDI
  • 메모리 분할 : 최대 511 Partitions
  • PIV를 위한Shutter off mode
  • Lens : Nikon F/G 기본 & C, PL, M42, Canon EF-mount( with electronic access to aperture and focus) 옵션
  • Power : 100-240VAC, 400W Power supply included, 395W max with CineMag, 325W typical
  • Size : 178x178x297mm, 9.1kg


Standard mode

Resolution(H X V) Standard Binned
1280 x 800 76,000
1280 x 640 94,590
1280 x 384 156,710
1280 x 192 308,820
640 x 384   308,820

1280 x 128

456,520

640 x 256

  456,520

1280 x 64

772,050

640 x 128

  772,050


Fast Option

Resolution(H X V) Standard Binned
1280 x 64 875,000
640 x 128   875,000
1280 x 32 1,750,000
640 x 64   1,750,000
